AT系列衰减器Aeroflex
发布时间：2023-02-10 16:42:48 浏览：553

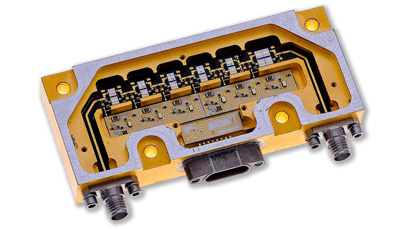

Aeroflex的开关位PIN二极管数字衰减器产品系列提供高精度、安全性和可重复性。
AT系列数字衰减器配备4位、5位、6位，分辨率为0.5dB，总衰减系数高达63dB。只要一个衰减器5V直流稳压电源，TTL适配控制逻辑。所有的转换器在RF端口集成化DC块。Aeroflex AT产品系列衰减器标准规定筛选机包含环氧树脂胶密封盖，通过严格但生产成本合理的筛选周期。AT产品系列衰减器也可作为密耳和空间应用的气密性和高相对屏蔽。
应用领域：
电子战系统
通讯系统
调制解调
检测设备
电子模拟器
调平电源电路
Aeroflex-API Tech公司旗下WEINSCHEL、INMET品牌，现在被API收购。Aeroflex-API Tech能够满足用户对于射频微波测试及微电子平台的产品计划、科技研发、生产生产以及运营维护等各个环节的多种测试需求。Aeroflex-API Tech产品应用领域包括航空航天，国防军工，无线通讯，宽带通讯平台。目前，Aeroflex-API Tech产品系列衰减器、终端负载、限幅器产品一直是全球高可靠性应用市场的领导者。
深圳市立维创展科技是Aeroflex经销商，主要提供Aeroflex原产品系列衰减器，终端负载，限幅器产品，产品原装库存，极具价格优势，欢迎咨询。
详情了解Aeroflex-API Tech请点击：http://www.leadwaytk.com/brand/10.html
Part number | Frequency
Range (GHz) | Number
of BITS | Total
Attenuation (dB) | LSB (dB) | MSB (dB) | Insertion Loss
(Max dB) | VSWR (Max) |
ATL4A | 1.00 - 2.00 | 4 | 7.5 | 0.5 | 4 | 2.5 | 1.5 |
ATL4B | 1.00 - 2.00 | 4 | 15 | 1 | 8 | 2.5 | 1.5 |
ATL4C | 1.00 - 2.00 | 4 | 30 | 2 | 16 | 2.5 | 1.5 |
ATL4D | 1.00 - 2.00 | 4 | 60 | 4 | 32 | 2.5 | 1.5 |
ATL5A | 1.00 - 2.00 | 5 | 15.5 | 0.5 | 8 | 2.8 | 1.5 |
ATL5B | 1.00 - 2.00 | 5 | 31 | 1 | 16 | 2.8 | 1.5 |
ATL5C | 1.00 - 2.00 | 5 | 62 | 2 | 32 | 2.8 | 1.5 |
ATL6A | 1.00 - 2.00 | 6 | 31.5 | 0.5 | 16 | 3.3 | 1.6 |
ATL6B | 1.00 - 2.00 | 6 | 63 | 1 | 32 | 3.3 | 1.6 |
ATS4A | 2.00 - 4.00 | 4 | 7.5 | 0.5 | 4 | 2.5 | 1.5 |
ATS4B | 2.00 - 4.00 | 4 | 15 | 1 | 8 | 2.5 | 1.5 |
ATS4C | 2.00 - 4.00 | 4 | 30 | 2 | 16 | 2.5 | 1.5 |
ATS4D | 2.00 - 4.00 | 4 | 60 | 4 | 32 | 2.5 | 1.5 |
ATS5A | 2.00 - 4.00 | 5 | 15.5 | 0.5 | 8 | 2.8 | 1.5 |
ATS5B | 2.00 - 4.00 | 5 | 31 | 1 | 16 | 2.8 | 1.5 |
ATS5C | 2.00 - 4.00 | 5 | 62 | 2 | 32 | 2.8 | 1.5 |
ATS6A | 2.00 - 4.00 | 6 | 31.5 | 0.5 | 16 | 3.3 | 1.6 |
ATS6B | 2.00 - 4.00 | 6 | 63 | 1 | 32 | 3.3 | 1.6 |
ATC4A | 4.00 - 6.00 | 4 | 7.5 | 0.5 | 4 | 3.2 | 1.7 |
ATC4B | 4.00 - 6.00 | 4 | 15 | 1 | 8 | 3.2 | 1.7 |
ATC4C | 4.00 - 6.00 | 4 | 30 | 2 | 16 | 3.2 | 1.7 |
ATC4D | 4.00 - 6.00 | 4 | 60 | 4 | 32 | 3.2 | 1.7 |
ATC5A | 4.00 - 6.00 | 5 | 15.5 | 0.5 | 8 | 3.5 | 1.7 |
ATC5B | 4.00 - 6.00 | 5 | 31 | 1 | 16 | 3.5 | 1.8 |
ATC5C | 4.00 - 6.00 | 5 | 62 | 2 | 32 | 3.5 | 1.8 |
ATC6A | 4.00 - 6.00 | 6 | 31.5 | 0.5 | 16 | 4 | 2 |
ATC6B | 4.00 - 6.00 | 6 | 63 | 1 | 32 | 4 | 2
|
