​UTE Microwave波导环行器

发布时间：2023-02-02 16:54:04     浏览：973

铁氧体在微波频率段具备旋磁性能。在波导环行器中添加铁氧体可制作线性非互易模块。波导环行器现已成为卫星通信、雷达探测、电子对抗等微波设备不可或缺的一部分。

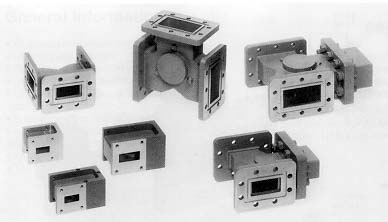

UTE Microwave波导铁氧体电容器和隔离器的波导宽度为WR284至WR62(2.6-18GHz)。隔离器可以设置1w~1kw的电源端子。

一般规格

隔离度：26dB min

插入损耗：0.15dB max

VSWR：1.10:1 max

美国UTE微波，擅长于大功率微波隔离器和环形器产品，平均功率高达2000W，主要服务全球商用、军用医疗和科研领域。

所有产品均符合美国军标MIL-I-45208A 和 MIL-C-45662 标准。

深圳市立维创展科技有限公司，中国区授权代理销售UTE Microwave产品，并提供技术支持。

详情请点击UTE Microwave请点击：http://www.leadwaytk.com/brand/54.html


Frequency Range (GHz)

Waveguide WR ( )

Flange Type

Circulator Model #

Isolator
Model #

3.62 - 4.20

229

CPR-(G)

CWT-4907-W

CWT-4916-WT

5.85 - 6.45

159

CPR-(G)

CWT-4918-W

CWT-4917-WT

5.85 - 6.45

137

CPR-(G)

CWT-4873-W

CWT-4876-WT

5.85 - 6.45

137

CMR

CWT-4806-W

CWT-4804-WT

6.40 - 7.20

159

CPR-(G)

CWT-4878-W

CWT-4877-WT

6.40 - 7.20

159

CMR

CWT-4730-W

CWT-4729-WT

6.40 - 7.20

137

CPR-(G)

CWT-4926-W

CWT-4838-WT

6.40 - 7.20

137

CMR

CWT-4705-W

CWT-4707-WT

7.90 - 8.40

112

UG

CWT-5586-W

CWT-5597-WT

8.50 - 9.60

90

UG

CWT-5713-W

CWT-5634-WT

10.7 - 11.7

90

UG

CWT-5604-W

CWT-5598-WT

10.7 - 11.7

75

SQUARE

CWT-5756-W

CWT-5600-WT

10.7 - 12.7

75

SQUARE

CWT-5707-W

CWT-5706-WT

11.7 - 12.7

75

SQUARE

CWT-5757-W

CWT-5599-WT

12.2 - 13.3

75

SQUARE

CWT-5758-W

CWT-5601-WT

14.0 - 14.5

75

SQUARE

CWT-6348-W

CWT-6396-WT

14.0 - 14.5

62

UG

CWT-6334-W

CWT-6296-WT

17.3 - 18.1

62

UG

CWT-6341-W

CWT-6339-WT
