Mi-Wave直读式电子衰减器

发布时间：2023-02-02 16:50:05     浏览：604

衰减器主要应用于将高电压信号衰减到一定数额的倍率(通常是指功率衰减)，从而实现安全或理想的功率电平，有利于技术测试，尤其是在射频和微波中广泛使用。

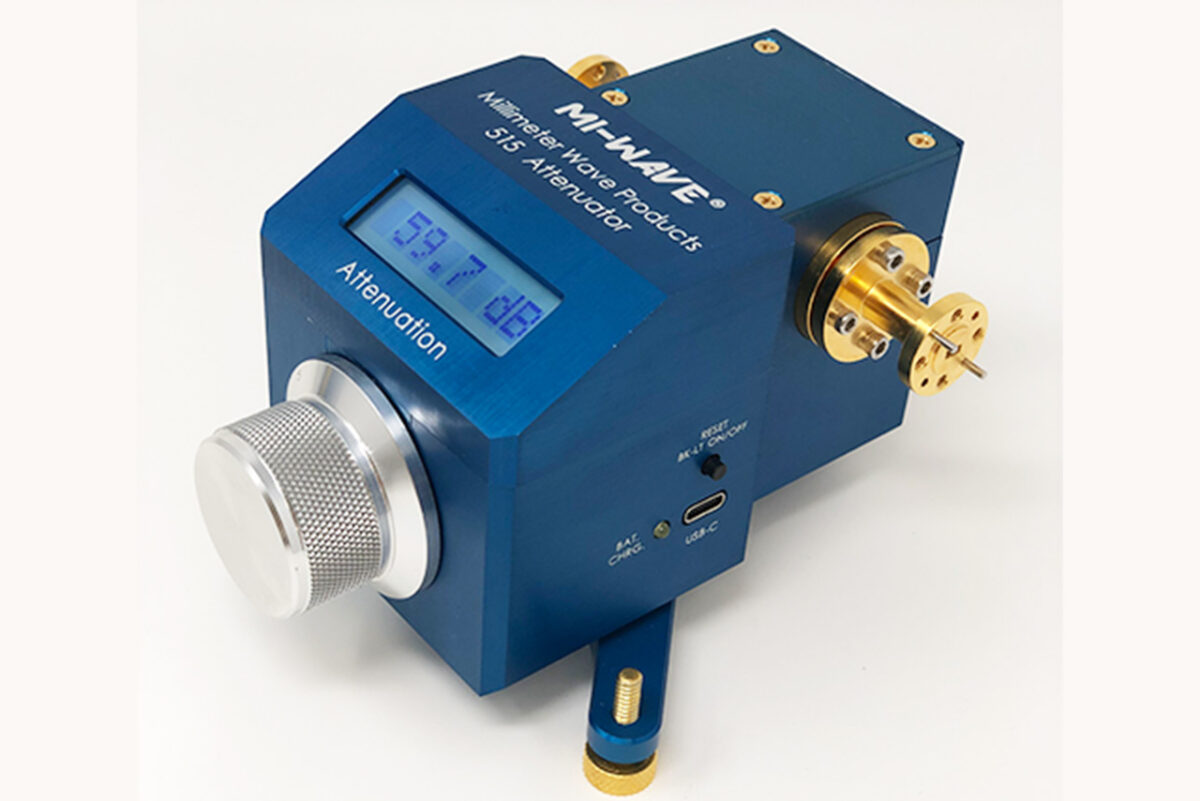

Mi-Wave的515系列直读电子高精密衰减器利用设置在圆形波导模块的旋转电阻叶片提供0到60dB的校准衰减。515系列直读电子高精密衰减器又被称为高精密旋转叶片衰减器。

Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz.

深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，欢迎咨询。

详情了解Mi-Wave请点击：http://www.leadwaytk.com/brand/52.html


模型

最低频率 (GHz)

最大频率 (GHz)

插入损耗 (dB) 模型值

衰减范围

 (dB)

分辩率

（dB）

成功率处理

（w）

射音端口

准性

515Ku/419

12.4

18

0.5

0-60

0.01

0.3

带UG-419/U法兰的 WR-62 波导

0.1 dB 或小于设置的 1%

515K/595

18

26.5

0.5

0-60

0.01

0.3

带UG-595/U法兰的WR-42波导

0.1 dB 或小于设置的 1%

515(34)/595

22

33

0.5

0-60

0.01

0.3

带UG-595/U法兰的 WR-34 波导

0.1 dB 或小于设置的 1%

515A/599

26.5

40

0.5

0-60

0.01

10

WR-28波导，UG-599/U法兰

0.1 dB 或小于设置的 1%

515B/383

33

50

0.7

0-60

0.01

7

WR-22波导，UG-383/U法兰

0.1 dB 或小于设置的 1%

515U/383

40

60

1.0

0-60

0.01

5

WR-19波导，UG-383/UM 法兰

0.1 dB 或小于设置的 1%

515V/385

50

75

1.2

0-60

0.01

5

WR-15波导，UG-385/U 法兰

0.1 dB 或小于设置的 1%

515E/387

60

90

1.8

0-60

0.01

2

WR-12 波导，UG-387/U 法兰

0.1 dB 或小于设置的 1%

515W/387

75

110

3.3

0-60

0.01

2

WR-10 波导，UG-387/UM 法兰

0.1 dB 或小于设置的 1%

515F/387

90

140

3.4

0-60

0.01

0.1

WR-08 波导，UG-387/UM 法兰

0.1 dB 或小于设置的 1%

515D/387

110

170

3.5

0-60

0.01

0.1

WR-06 波导，UG-387/UM 法兰

0.1 dB 或小于设置的 1%

515G/387

140

220

3.8

0-60

0.01

0.1

WR-05 波导，UG-387/UM 法兰

0.1 dB 或小于设置的 1%
