​ARRA线路延伸器DC-18 GHz，SMA 型

发布时间：2023-01-29 16:44:54     浏览：633

线路延伸器是微波射频/微波组件，能够在射频微波系统或是检测领域中提供相位调节。

ARRA始终在设计和制造应用于DC-18GHz工作频段的线路延伸器。针对不同的应用管理提供SMA和N型连接器的线路延伸器。

ARRA的线路延伸器在国际广泛应用于各种各样系统和测试应用，包括：

实验室和检测应用

拓展放大器的高动态范围

适配电路系统

平衡不相同的信号频率

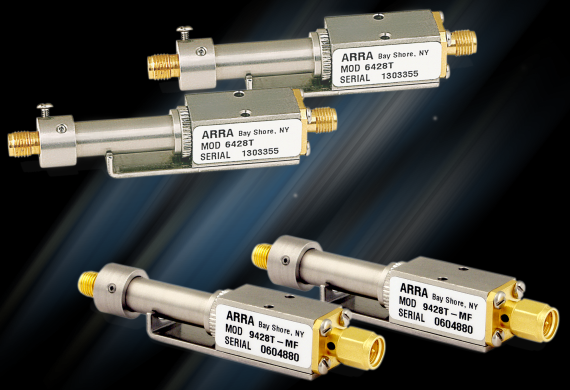

ARRA线路延伸器DC-18GHz


一般规格

工作频段：DC-18GHz

相位调节：15°/GHz

VSWR：1.3至4GHz，1.5至18GHz

插入损耗：0.5dB至12GHz，0.75dB至18GHz

标称阻抗：50Ω

插入延时（约）：最小0.306NS至最大0.348NS

射频功率：均值100瓦，峰值5KW

连接器：SMA母*

安装要求：2个通孔

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html



频率范围 (GHz)

型号

DC-2

3428T

DC-4

4428T

DC-8

5428T

DC-12

6428T

DC-18

9428T
