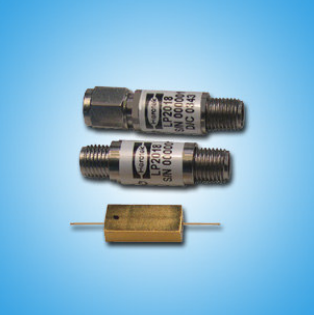

HEROTEK引脚二极管限流器低泄漏LS系列
发布时间：2023-01-13 16:46:11 浏览：634
二极管限制器是种波型整形电路，它选用输入波型，把它上半部分连接或断开，下半部分或连接在一起。除去功率平衡技术应用，HEROTEK引脚二极管限制器还可以用作接收器和射频器件保护。HEROTEK低泄漏限制器具备比传统限流器更低的阀值和泄漏水平，以保障更敏感的器件。
特征
•频率范围低至甚低频（10MHz）
•适用的单个模块包含10MHz至6GHz（LS00160）
•低泄漏水平（典型值为+13dBm）
•相对较低的插入损耗和VSWR
•1瓦CW和200瓦最高值（1µsec）功率处理能力
•内嵌DC块@输入和输出
•密封性模块
技术应用
•LNA前端保护
•功率平衡（限制）
•接收器保护
HEROTEK公司是美国老牌的射频微波元器件生产商，HEROTEK产品频率覆盖DC-75GHz,产品线涵盖检波器、放大器、限幅器、PIN开关、信号发生器等。
深圳市立维创展科技有限公司，授权代理销售HEROTEK产品，产品包括检波器、放大器、限幅器、PIN开关、信号发生器等，HEROTEK产品满足出色的性能，高可靠性和快速交付，欢迎咨询。
详情了解HEROTEK产品请点击：http://www.leadwaytk.com/brand/47.html
MODEL | FREQUENCY RANGE (MHz) | MAXIMUM 1 INSERTION LOSS (dB) | MAX 1 VSWR | TYP LIM THRESHOLD (dBm) | MAX LEAKAGE 4 @ 1W CW INPUT (dBm) | PACKAGE 3 STYLE |
LS00101 | 10 –100 | 0.15 | 1.10:1 | +6 | +16 | B, BF, L, LB |
LS00102 | 10 – 200 | 0.20 | 1.10:1 | +6 | +14 | B, BF, L, LB |
LS00105 | 10 – 500 | 0.30 | 1.15:1 |
LS00110 | 10 – 1000 | 0.40 | 1.15:1 |
LS00120 | 10 – 2000 | 0.50 | 1.20:1 |
LS00130 | 10 – 3000 | 0.60 | 1.20:1 |
LS00140 | 10 – 4000 | 0.70 | 1.30:1 |
LS00160 | 10 – 6000 | 1.30 | 1.40:1 |
LS00202 | 20 – 200 | 0.20 | 1.10:1 | +6 | +14 | B, BF, L, LB |
LS00205 | 20 – 500 | 0.30 | 1.15:1 |
LS00210 | 20 – 1000 | 0.40 | 1.15:1 |
LS00220 | 20 – 2000 | 0.50 | 1.20:1 |
LS00230 | 20 – 3000 | 0.60 | 1.20:1 |
LS00240 | 20 – 4000 | 0.70 | 1.30:1 |
LS00260 | 20 – 6000 | 1.30 | 1.40:1 |
LS00502 | 50 – 200 | 0.20 | 1.10:1 | +6 | +14 | B, BF, L, LB |
LS00505 | 50 – 500 | 0.30 | 1.15:1 |
LS00510 | 50 – 1000 | 0.40 | 1.15:1 |
LS00520 | 50 – 2000 | 0.50 | 1.20:1 |
LS00530 | 50 – 3000 | 0.60 | 1.20:1 |
LS00540 | 50 – 4000 | 0.70 | 1.30:1 |
LS00560 | 50 – 6000 | 1.20 | 1.40:1 |
