PIN二极管开关Aeroflex
发布时间：2023-01-12 16:38:56 浏览：661

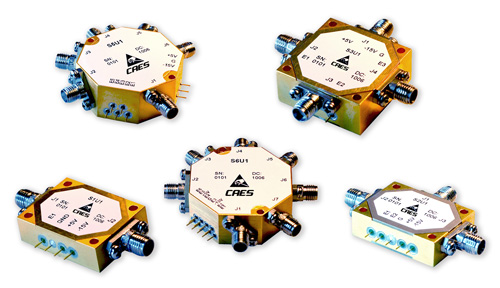

Aeroflex-API Tech PIN二极管开关能够在各种各样标准规定工作频段内应用，从具备成本效率的窄带到高性能宽带。Aeroflex-API Tech的开关具备TTL兼容驱动器，有利于系统集成，能够在+5和-12V至-18V直流稳压电源上工作。PIN二极管开关包括一个直流块。激励同时提供自定义配备，以满足要求高隔离、低插入损耗、快速开关速度与其它特殊需求的严苛应用程序。
凭借高达40GHz完整设计与检测性能，Aeroflex-API Tech具有GaAsFET开关设计资源，帮助用户研发新设计方案，搭建现有规范，或替换成过时的模块。
Aeroflex-API Tech PIN二极管开关可以作为吸收或反射SP1T,SP2T,SP3T,SP4T,SP5T和转换开关，主要用于从10MHz到18GHz各种频率段。Aeroflex-API Tech的标准PIN二极管开关通过优化，具备低插入损耗和vssr，高隔离和快速开关速率，并包括TTL兼容驱动程序。所有的标准规定开关都具备密封性和高可靠性屏蔽，主要用于国防军事和空间级应用领域。
Aeroflex-API Tech公司旗下WEINSCHEL、INMET品牌，现在被API收购。Aeroflex-API Tech能够满足用户对于射频微波测试及微电子平台的产品计划、科技研发、生产生产以及运营维护等各个环节的多种测试需求。Aeroflex-API Tech产品应用领域包括航空航天，国防军工，无线通讯，宽带通讯平台。目前，Aeroflex-API Tech产品系列衰减器、终端负载、限幅器产品一直是全球高可靠性应用市场的领导者。
深圳市立维创展科技是Aeroflex经销商，主要提供Aeroflex原产品系列衰减器，终端负载，限幅器产品，产品原装库存，极具价格优势，欢迎咨询。
详情了解Aeroflex-API Tech请点击：http://www.leadwaytk.com/brand/10.html
零件号 | 频率范围 (GHz) | 开关类型 | 插入损耗 | 驻波比 (MAX) | 隔离度
(dB MIN) | 开关速度
(MAX nsec) | 最大射频 (dBm) |
S1H3R | 0.01 – 1.0 | 反光的 | 1.2 | 1.5 | 75 | 250 | 30 |
S1V2R | 0.1 - 1.0 | 反光的 | 1.2 | 1.5 | 75 | 250 | 30 |
S1U6R | 0.5 - 18.0 | 反光的 | 2.8 | 2 | 60 | 100 | 27 |
S1L1R | 1.0 - 2.0 | 反光的 | 0.8 | 1.5 | 80 | 100 | 30 |
S1S1R | 2.0 - 4.0 | 反光的 | 1 | 1.6 | 70 | 100 | 30 |
S1C1R | 4.0 - 8.0 | 反光的 | 1.7 | 1.6 | 70 | 100 | 30 |
S1X3R | 8.0 - 18.0 | 反光的 | 2.6 | 2 | 60 | 100 | 27 |
SWM-1100 | 0.5 - 18.0 | 反光的 | 2.6 | 1.8 | 60 | 100 | 30 |
S2H3R | 0.01 – 1.0 | 反光的 | 1.2 | 1.5 | 75 | 250 | 30 |
S2V2R | 0.1 - 1.0 | 反光的 | 1.2 | 1.5 | 75 | 250 | 30 |
S2U6R | 0.5 - 18.0 | 反光的 | 3 | 2 | 60 | 100 | 27 |
S2L1R | 1.0 - 2.0 | 反光的 | 0.9 | 1.5 | 80 | 100 | 30 |
S2S1R | 2.0 - 4.0 | 反光的 | 1.1 | 1.6 | 70 | 100 | 30 |
S2C1R | 4.0 - 8.0 | 反光的 | 1.7 | 1.6 | 70 | 100 | 30 |
S2X3R | 8.0 - 18.0 | 反光的 | 2.8 | 2 | 60 | 100 | 27 |
SWM-1200 | 0.5 - 18.0 | 反光的 | 2.8 | 2 | 60 | 100 | 30 |
S3H3R | 0.01 – 1.0 | 反光的 | 1.3 | 1.5 | 75 | 250 | 30 |
S3V2R | 0.1 - 1.0 | 反光的 | 1.3 | 1.5 | 75 | 250 | 30 |
S3U6R | 0.5 - 18.0 | 反光的 | 3.2 | 2 | 60 | 100 | 27 |
