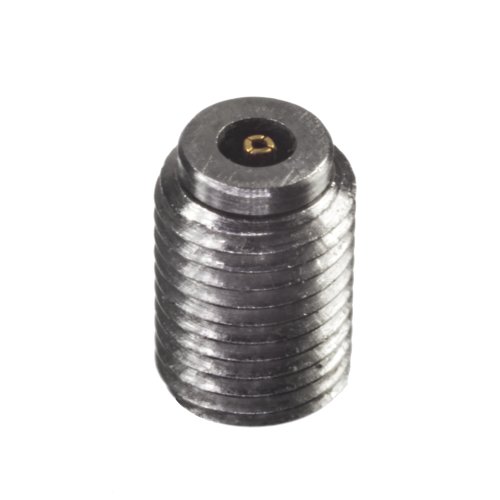

​53022-007J 0.9毫米SuperMini连接器SOUTHWEST

发布时间：2023-01-11 16:40:22     浏览：918

SOUTHWEST西南微波SuperMini连接器53022-007J所展示的相关数据表示两个0.9mm SuperMini9密耳针连接器靠背测验。53022-007J具有1.85mm插孔(F)到0.9mm插头(M)适配器，由于0.9mm SuperMini接口的校准条件是不支持的。要获取具有适配器的单一连接器的驻波比，需要获取驻波比数据点的平方根并且将插入损失数据点除以2。


电气：

67GHz范围之内无模式

低电压驻波比：

DC至-8GHz–1.13:1最高值

18GHz至40GHz–1.19:1最高值

40GHz至50GHz–1.20:1最高值

50GHz至67GHz–1.25:1最高值

低RF渗漏≤-100db@26.5GHz

低插入损耗0.7dB最高值

材质/构造：材质和饰面因产品类别而不同。有关数据，请参阅网站或索取所需连接器的产品图纸和规格。

工作环境：-55°C至+165°C

SOUTHWEST西南微波公司成立于1981年，为毫米波和高功率射频应用提供最高性能的互连产品。SOUTHWEST西南微波产品包含各种标准法兰接头、SMA接头、N型头连接器、TNC连接器、2.92mm连接器、2.40mm连接器、适配器、转接头等。SOUTHWEST产品以高性能、精密为技术优势，SOUTHWEST广泛应用于测试、军工等项目。如各类毫米连接器、线缆等。

深圳市立维创展科技拥有SOUTHWEST西南微波大部分型号提供现货产品，并协助提供技术支持与售后服务。

详情了解SOUTHWEST西南微波请点击：http://www.leadwaytk.com/brand/7.html



发射配件

产品编号

启动类型

介电长度

1090-05G

短针/标签


1090-06G

引脚/标签和电介质

0.187

1090-07G

引脚/标签和电介质

0.125

1090-11G

引脚和电介质

0.187

1090-12G

引脚和电介质

0.125
