​CHA6710-FAB X波段中功率放大器UMS

发布时间：2023-01-05 16:45:43     浏览：642

UMS的CHA6710-FAB是款输出功率为8至12.75GHz的两级中功率放大器。CHA6710-FAB通常提供5W的饱和功率输出和35%的额定功率加高效率。CHA6710-FAB专门用于雷达波段与空间下行ku波段通信网络。

CHA6710-FAB选用GaN pHEMT工艺技术、0.25μm栅极长度、横穿基板的通孔、空气桥和电子束栅极光刻技术制作。

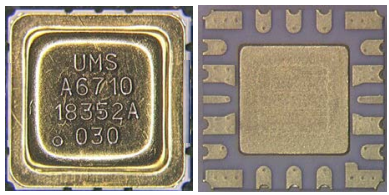

CHA6710-FAB推荐选用RoHS无铅表面贴装密封性陶瓷6x6mm²封装，与SMD组装设备一致.


主要特征

频率范围：8-12.75GHZ

高输出功率：4.5W

高PAE:35%

线性增益值：22.5db

直流电偏压：Vd=25伏Idq=0.2A

6x6mm密封性金属陶瓷封装

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html



AMPLIFIER – HPA

Reference

RF Bandwidth (GHz)

Gain
(dB)

IP3
(dBm)

P-1dB OUT
(dBm)

Sat. Output Power
(dBm)

PAE
(%)

Bias
(mA)

Bias
(V)

Case

min

max

CHA6710-FAB

8

12.75

22.5

-

-

37

35 @ Psat

200

25

Hermetic SMD
