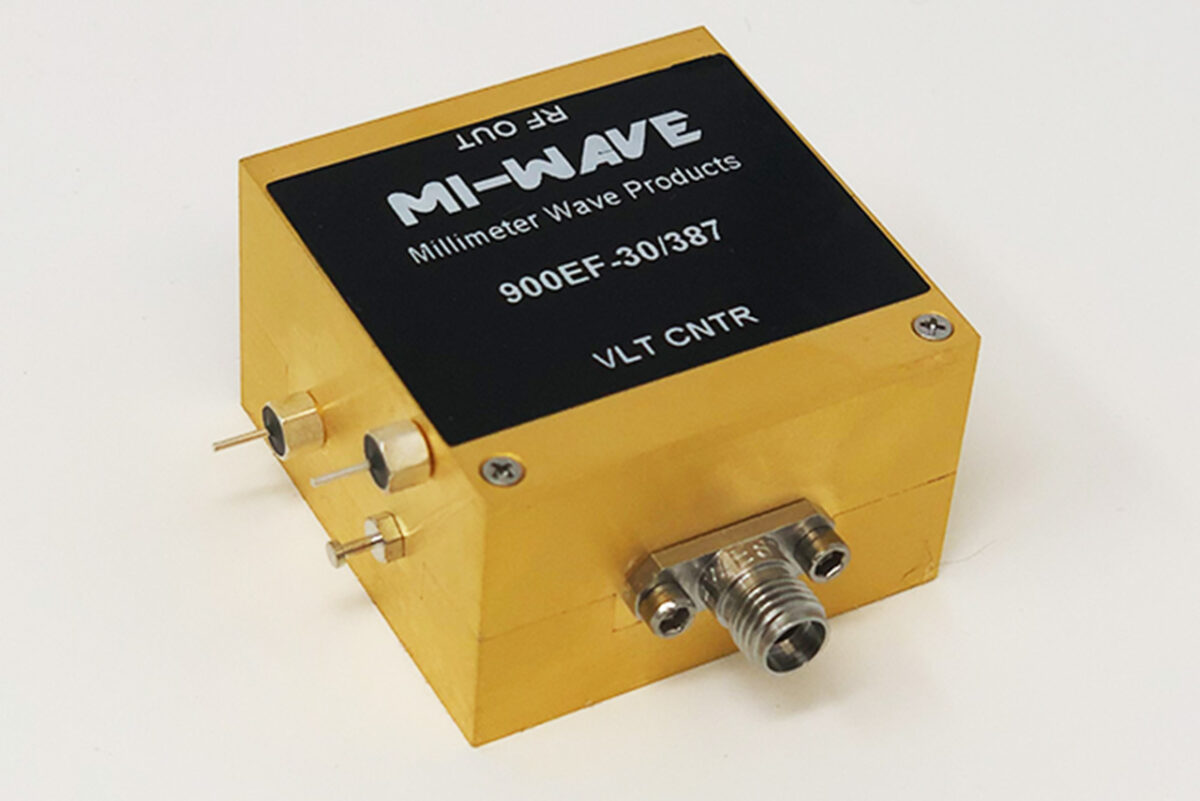

​PIN二极管电压可变衰减器Mi-Wave

发布时间：2023-01-03 16:38:33     浏览：527

Mi-Wave的900系列PIN二极管或MMIC衰减器是种反射性衰减器，在紧凑型的封装中综合了低损耗、高隔离性能指标。Mi-Wave衰减选择适合于900系列衰减系数，隔离型号高至60dB。

PIN二极管电压可变衰减器不具备驱动器，操控一般为0至+10Vdc。

PIN衰减器适合于各种应用领域，包含波形整型、幅度调制、信号切换和接收器保障。

特征

•窄带宽或全带宽操控

•高动态范围

•体型精巧

应用领域

•仪器仪表

•通信系统

•机载雷达

•检测设置

Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz.

深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，欢迎咨询。

详情了解Mi-Wave请点击：http://www.leadwaytk.com/brand/52.html


Model

Minimum Frequency (GHz)

Maximum Frequency (GHz)

Insertion Loss (dB) typical

Attenuation (dB)

Speed (nS)

Power Handling (dBm)

DC Bias

Control Bias (Volts)

RF Ports

900KF-30/KF

18

26.5

3

30

<25

23

+8V to +12V

0 to +5 Volts

K-F

900AF-30/599

26.5

40

3

30

<25

23

+8V to +12V

0 to +5 Volts

WR-28 Waveguide with UG-599/U Flange

900A-60/SMAFTTL-B

27.5

28.5

0

60

<25

25

+8V to +12V

0 to +5 Volts

SMA-F

900BF-30/383

33

50

3

30

<25

23

+8V to +12V

0 to +5 Volts

WR-22 Waveguide with UG-383/U Flange

900UF-30/383

40

60

3

30

<25

23

+8V to +12V

0 to +5 Volts

WR-19 Waveguide with UG-383/U-M Flange

900VF-30/385

50

75

3

30

<25

23

+8V to +12V

0 to +5 Volts

WR-15 Waveguide with UG-385/U Flange

900EF-30/387

60

90

4

30

<25

23

+8V to +12V

0 to +5 Volts

WR-12 Waveguide with UG-387/U Flange

900WF-30/388

75

110

4

30

<25

23

+8V to +12V

0 to +5 Volts

WR-10 Waveguide with UG-387/U-M Flange
