​CHA8312-99F 大功率放大器UMS

发布时间：2022-12-28 16:46:01     浏览：528

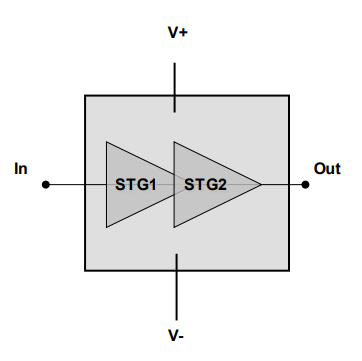

UMS的CHA8312-99F是款8-12GHz频率段的二级GaN大功率放大器。CHA8312-99F一般提供与50%功率增添效率相应17W额定功率。小信号增益值超出26dB。整体性供电为20V/320mA(静态电流)。

CHA8312-99F主要用于高性能系统的通用型放大器。

CHA8312-99F特别适合雷达探测、测试仪器、通信网络等一系列微波应用和操作系统。

CHA8312-99F通常是在SiC稳定性0.15µm栅极长度GaN HEMT工艺开发，可以作为晶圆片应用。


主要特征

8-12GHZ频率范围

线性增益值为26db

+23dbm输入功率为42.5dbmPout

+23dbm输入功率的相关性PAE超过50

+23dbm输入功率的相关性Id为1.8A

直流电偏压：Vd=20V@ldg=320MA

芯片尺寸3.99x3.12x0.07mm

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html



Reference

RF Bandwidth (GHz)

Gain
(dB)

IP3
(dBm)

P-1dB OUT
(dBm)

Sat. Output Power
(dBm)

PAE
(%)

Bias
(mA)

Bias
(V)

Case

min

max

CHA8312-99F

8

12

26

-

-

43

50 @ 23dBm

320

20

Die
