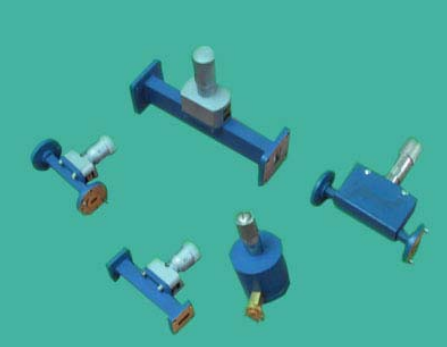

​WENTEQ波导可变衰减器WVA系列

发布时间：2022-12-26 16:31:45     浏览：600

WENTEQ波导可变衰减器WVA系列主要用于8至110GHz的工作频段，最高衰减达到35dB。根据校准统计图，配置测微计的可变衰减器能够作为台型测试设备的直接读数衰减器。WENTEQ波导可变衰减器WVA系列定制设计可包含1.45~110GHz的工作频段。

主要特征

•全频段操控

•衰减高至35dB

•千分尺重新配置

WENTEQ公司位于美国加州，WENTEQ以超低噪声宽带微波放大器产品为特色，并提供环形器、隔离器、负载终端等产品，WENTEQ产品以高性价比，获得全球市场的认可，是一家老牌的射频微波企业，WENTEQ以高可靠的产品性能，目前获得多项美国与欧洲航空航天、国防工业项目。

WENTEQ提供各种高品质的射频和微波产品，交货时间短，价格有竞争力。产品包括同轴连接器和适配器、循环器、隔离器、低噪声放大器、功率放大器、宽带放大器、端子、波导元件等。

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。

详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html


Part No.

Frequency Range, GHz

Waveguide Size

Flange type

Maximum Attenuation, dB

VSWR

Dimensions, inch (mm)

A

B

WVA090-01

8.20~12.4

WR-90

UG39/U

35.0

1.2:1

150

70

WVA075-01

10.0~15.0

WR-75

UBR120

35.0

1.2:1

130

70

WVA062-01

12.0~18.0

WR-62

UG419/U

35.0

1.2:1

110

65

WVA042-01

18.0~26.5

WR-42

UG595/U

35.0

1.2:1

75

60

WVA034-01

22.0~33.0

WR-34

UG1530/U

35.0

1.2:1

75

60

WVA028-01

26.5~40.0

WR-28

UG599/U

35.0

1.2:1

65

55

WVA022-01

33.0~50.0

WR-22

UG383/U

35.0

1.2:1

60

55

WVA019-01

40.0~60.0

WR-19

UG383/U

35.0

1.2:1

60

55

WVA015-01

50.0~75.0

WR-15

UG385/U

35.0

1.2:1

60

55

WVA012-01

60.0~90.0

WR-12

UG387/U

35.0

1.2:1

60

55

WVA010-01

75.0~110.0

WR-10

UG387/U

35.0

1.2:1

45

60
