​CMD293驱动放大器CUSTOM MMIC

发布时间：2022-12-13 16:55:06     浏览：530

CUSTOM MMIC的CMD293是款宽带中功率GaAs MMIC驱动放大器，特别适合需用超小型和高线性度的国防军事、航空航天和通讯系统。在30GHz时，CMD293提供20dB的增益值，相对应的输出1dB压缩点为+26dBm，噪声系数为6dB。CMD293集成化温度补偿射频功率检测电源电路，能够在30GHz时以0.7V/W实现功率检测。CMD293选用50Ω适配设计，不需要外部直流模块和射频端口适配。CMD293提供完全钝化从而提高稳定性和防水防潮保护。

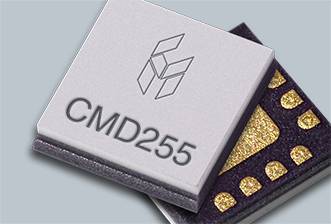

Custom MMIC.jpg

主要特征

宽带宽

高增益

高线性度

集成化射频功率探测器

AMMC-6345替换

芯片尺寸小

Custom MMIC成立于2006年，是一家无晶圆射频和微波MMIC的设计公司，受到政府和军工oem的委托，承担他们最大的微波电路挑战。CUSTOM MMIC帮助您使用同类中最好的MMIC优化用户的微波信号链。CUSTOM MMIC是一个完整的ISO认证设计师和同类最佳MMICs供应商。CUSTOM MMIC提供快速增长的高性能射频/微波MMIC产品系列。

QORVO作为美国著名的微波与毫米波领先生产商，为全世界用户提供最高标准的GaN和GaAs产品，Qorvo在2020年完成Custom MMIC的收购。

深圳市立维创展科技拥有稳定的供货渠道，优势提供Custom MMIC/Qorvo 陶瓷封装IC和裸芯片产品，并大量备有现货库存，欢迎咨询。

详情了解Custom MMIC请点击：http://www.leadwaytk.com/brand/2.html



Part #

Description

Frequency Min
GHz

Frequency Max
GHz

Pout
W

Gain
dB

PAE
%

OIP3
dBm

Voltage
V

Current
mA

Package Type

Package
mm

CMD293

20 - 45 GHz (K, Ka, U Band) Driver Amplifier

20

45

0.4

20


31.5

5

480

Die
