CHA2352-98F低噪声放大器UMS

发布时间：2022-12-02 17:07:30     浏览：665

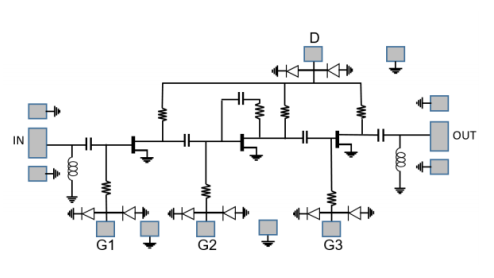

UMS的CHA2352-98F是款三级单片低噪声放大器，能够在46-52GHz频率段内形成21dB线性增益值和20dB可调增益控制(AGC)和3.5dB噪声系数。CHA2352-98F包含对各个RF访问和DC焊层的ESD保护。

CHA2352-98F放大器设计适用于从商业服务到空间通讯系统的广泛使用。

CHA2352-98F选用pHEMT工艺技术、0.1µm栅极长度、横穿基板的通孔、空气桥和电子束栅极光刻工艺生产制造，适合于含有BCB层保护的裸芯片。


主要特征

宽带性能：46-52GHZ

低噪声系数：3.5db

12dbmPout@1db压缩，输入端>10db

高增益：21dbM

BCB层保护

典型直流电偏压：Vd=3.3V@ld=55MA

芯片尺寸2x12x0.07mm

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html



AMPLIFIER – ANALOG VGA

Reference

RF Bandwidth (GHz)

Gain
(dB)

Gain Flatness
(+/-dB)

Noise Figure
(dB)

Gain Control Range
(dB)

P-1dB OUT
(dBm)

Bias
(mA)

Bias
(V)

Case

min

max

CHA2352-98F

46

52

21

-

3.5

20

12

55

3.3

die
