WENTEQ标准波导开关WSE和WSH系列
发布时间：2022-12-02 09:00:04 浏览：581
波导开关是微波射频电子产品最常用的器件，其作用是按照需选择微波射频通道，实现高质量数据传输。与其他微波射频开关相比较，WENTEQ波导开关具备驻波低、插入损耗低、功率容量大的特征，在雷达探测、电子对抗等系统中得到广泛应用。
WENTEQ波导开关标准WSE和WSH系列主要用于8至110GHz工作频段的全波导波段作业。E和H平面波导开关通过人工转动旋钮来调整信号通道。
主要特征
•高功率
•低插入损耗
•高隔离
主要应用
•测试台测试设置
•微波功率传输设备

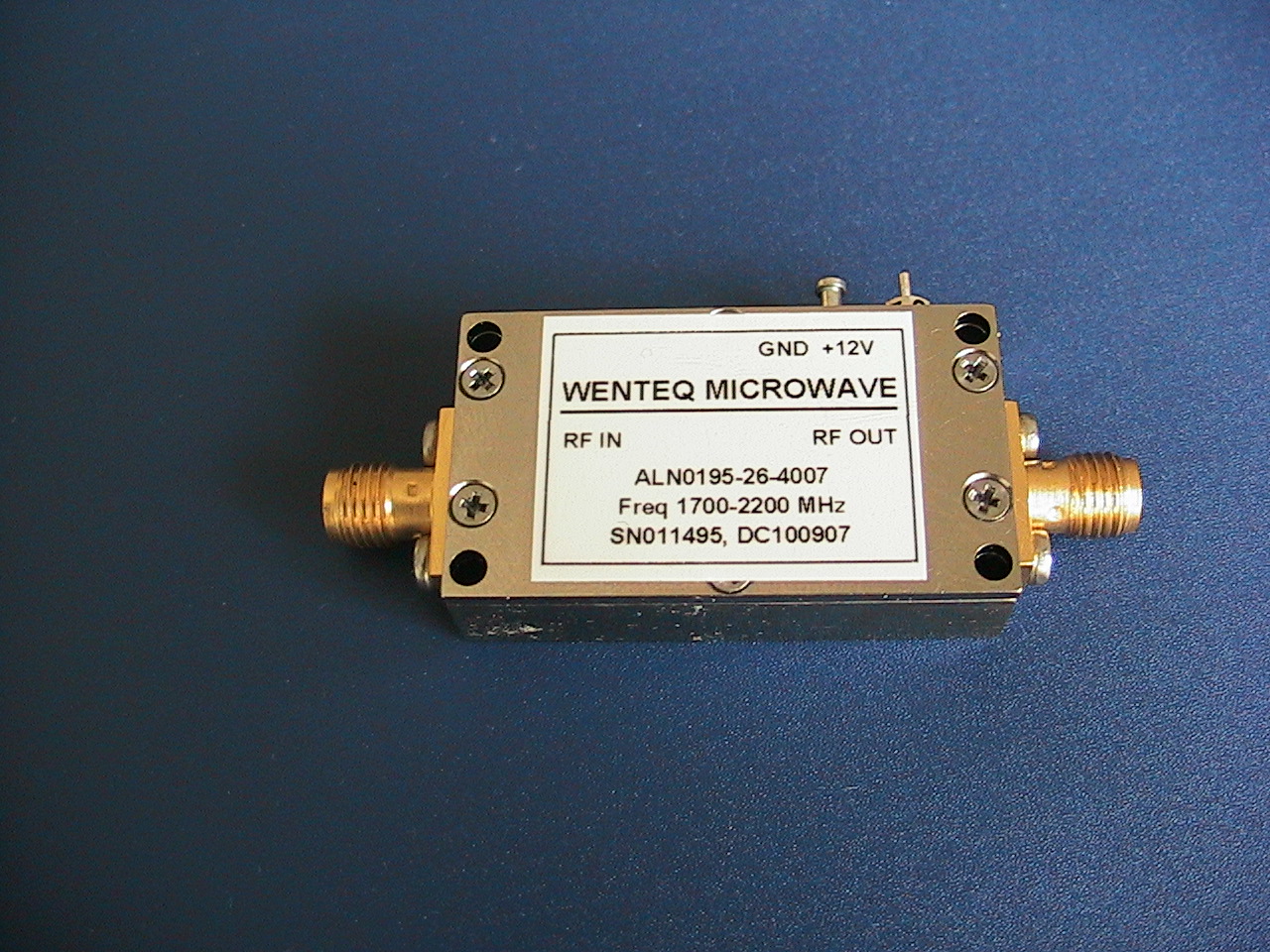

WENTEQ公司位于美国加州，WENTEQ以超低噪声宽带微波放大器产品为特色，并提供环形器、隔离器、负载终端等产品，WENTEQ产品以高性价比，获得全球市场的认可，是一家老牌的射频微波企业，WENTEQ以高可靠的产品性能，目前获得多项美国与欧洲航空航天、国防工业项目。
WENTEQ提供各种高品质的射频和微波产品，交货时间短，价格有竞争力。产品包括同轴连接器和适配器、循环器、隔离器、低噪声放大器、功率放大器、宽带放大器、端子、波导元件等。
深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。
详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html
Part No. | Frequency Range, GHz | Waveguide sizes | Flange Type | VSWR | Isolation, dB | Dimensions, inch (mm) |
A | H |
WSH090-01 | 8.2~12.4 | WR-90 | UG39/U | 1.1:1 | 50.0 | 70.0 | 90.0 |
WSE090-01 | 8.2~12.4 | WR-90 | UG39/U | 1.1:1 | 50.0 | 60.0 | 90.0 |
WSH075-01 | 10.0~15.0 | WR-75 | UBR120 | 1.1:1 | 50.0 | 60.0 | 80.0 |
WSE075-01 | 10.0~15.0 | WR-75 | UBR120 | 1.1:1 | 50.0 | 60.0 | 80.0 |
WSH062-01 | 12.0~18.0 | WR-62 | UG419/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSE062-01 | 12.0~18.0 | WR-62 | UG419/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSH051-01 | 15.0~22.0 | WR-51 | UG595/U | 1.1:1 | 50.0 |
|
|
WSE051-01 | 15.0~22.0 | WR-51 | UG595/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSH042-01 | 18.0~26.5 | WR-42 | UG595/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSE042-01 | 18.0~26.5 | WR-42 | UG595/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSH034-01 | 22.0~33.0 | WR-34 | UG1530/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSE034-01 | 22.0~33.0 | WR-34 | UG1530/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSH028-01 | 26.5~40.0 | WR-28 | UG599/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSE-028-01 | 26.5~40.0 | WR-28 | UG599/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSH022-01 | 33.0~50.0 | WR-22 | UG383/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSE022-01 | 33.0~50.0 | WR-22 | UG383/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
