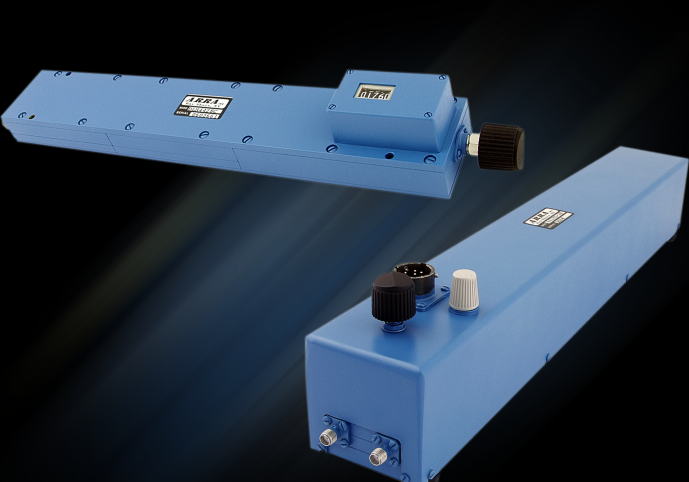

ARRA电动移相器：DC-4 GHz

发布时间：2022-11-30 16:40:14     浏览：661

移相器是种调整波相位的设备。任何的传输媒体都会对当中的波传导导入相移。移相器雷达探测、卫星通讯和无线通信设备中的核心部件。ARRA电动移相器是电源电路中用作移相器的器件。

一般规格

工作频段：DC-4GHz

VSWR：1.3至2GHz，1.5至4GHz

插入损耗：0.5dB至2GHz，0.75dB至4GHz

射频功率：均值100瓦，峰值5KW

连接器*：SMA母头

直流电压：28伏

调速：最高2.5min，最低4.0min

材质：主体-铝，连接器-不锈钢染色

组装要求：4个螺纹孔

表层处理：满足MIL-C-22750的ARRA blue

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html


Frequency Range
(GHz)

Minimum Phase
Adjustment

Approx Minimum
Insertion Delay

Size - Inches

Model No.

A

B

DC-4

225° / GHz
360° min at 1.6 GHz

2.0 nsec

15

14

4428D-28

DC-4

180° / GHz
360° min at 2.0 GHz

1.7 nsec

12

11

4428C-28
