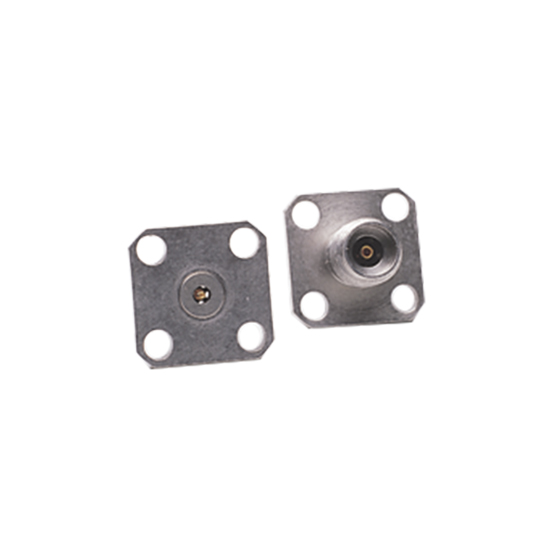

​K104F-R K阴型法兰盘接头Anritsu

发布时间：2022-11-29 16:48:39     浏览：763

Anritsu的K104F-R可以和K100珠子或K100B密封珠子深度融合。核心端子与微电路的连接可以借助不同的方式实现。

Anritsu提供3种不同微带弹性触体。所有的触体在温度波动、冲击性或振荡时都可以保护连接。K110-1触体主要用于迹线宽度0.15mm微带和共平面波导，K110-2主要用于痕线宽度0.41mm的带线，而K110-3则主要用于痕线宽度0.41mm的微带。

当用作共平面波导时，部分工程师会使用端子叠加设计，这样端子就能直接焊接到痕迹线上。端子可以借助带式焊接工艺连接到线上。还可以用银胶连接端子和痕迹。

珠子和接头的人工焊接工具有很多种。焊接前采用01-106焊接夹具正确地将珠子放入机壳中。这个工具也能够和K103F、K103M和K104M搭配使用。采用01-104钻头&丝锥套件在机壳内钻取所需要的同心孔，在没有使用微带弹性触体的情形下采用。采用微带弹性触体时能够使用01-108钻头&丝锥套件同样的操作流程。


特征

性能优质，频率最高达40GHz

18GHz以下，性能超出SMA

安全可靠性极高

与SMA、WSMA和3.5mm接头兼容

能在即有网络分析仪上进行全方位测试

Anritsu公司为毫米波领域历史悠久的主流品牌，目前，Anritsu提供高可靠性毫米波连接器、检波器、限幅器、微波负载、功分器等产品。Anritsu尤其擅长于V波段和W波段毫米波连接器产品。Anritsu公司供应一系列的光无源及有源器件，RF及微波无源及有源器件测量解决方案。

深圳市立维创展科技是Anritsu公司的代理商，提供Anritsu公司产品包括毫米波连接器，检波器，限幅器，微波负载和功分器，产品原装进口，质量保证，欢迎咨询。

详情了解Anritsu产品请点击：http://www.leadwaytk.com/brand/12.html


K104F-R

K 阴型法兰盘接头

DC ~ 40 GHz


EK104F-R

Extended-K 4孔法兰启动器连接器

DC to 43.5 GHz


K104M-R

K 阳型法兰盘接头

DC ~ 40 GHz


EK104M-R

Extended-K 4孔法兰启动器连接器

DC to 43.5 GHz
