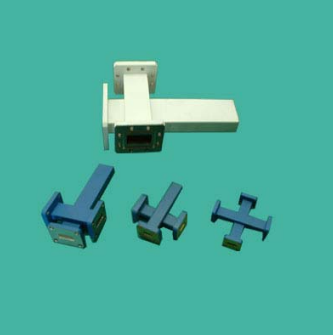

WCC系列交叉定向耦合器WENTEQ

发布时间：2022-11-15 16:45:58 浏览：695

WENTEQ波导系统里的信号耦合使用交叉式定向耦合器。公共壁上有两种斜交叉式孔，两种交叉式波导。WCC系列交叉定向耦合器在主传输线路的横截面上，端口更接近第一孔。耦合波导的另一侧应终止适配负载。WCC系列交叉定向耦合器提供23dB标准耦合电路电平。个性化定制可包含1.7-1100GHz耦合电路水平为15-30dB。

特征

•波导系统配置

•插入损耗低

•降低成本

应用

•功率采样或频率监控

•微波子系统

•台架试验设备

WENTEQ公司位于美国加州，WENTEQ以超低噪声宽带微波放大器产品为特色，并提供环形器、隔离器、负载终端等产品，WENTEQ产品以高性价比，获得全球市场的认可，是一家老牌的射频微波企业，WENTEQ以高可靠的产品性能，目前获得多项美国与欧洲航空航天、国防工业项目。

WENTEQ提供各种高品质的射频和微波产品，交货时间短，价格有竞争力。产品包括同轴连接器和适配器、循环器、隔离器、低噪声放大器、功率放大器、宽带放大器、端子、波导元件等。

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。

详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html

Part No.	Frequency Range, GHz	Bandwidth ∆f/f	Waveguide sizes	Flange Type	Coupling (dB)	Directivi ty, (dB)	VSWR	Dimensions (mm)
WCC090-FT	8.2~12.4	30%	WR-90	UG39/U	23	15	1.1:1	90.0
WCC075-FT	10.0~15.0	30%	WR-75	UBR120	23	15	1.1:1	90.0
WCC042-FT	17.6~26.9	30%	WR-42	UG595/U	23	15	1.1:1	80.0
WCC034-FT	22.0~33.0	30%	WR-34	UG1530/U	23	15	1.1:1	70.0
WCC028-FT	26.5~40.0	30%	WR-28	UG599/U	23	15	1.1:1	70.0
WCC022-FT	33.0~50.0	30%	WR-22	UG383/U	23	15	1.1:1	60.0
WCC019-FT	40.0~60.0	30%	WR-19	UG383/U	23	15	1.1:1	60.0
WCC015-FT	50.0~75.0	30%	WR-15	UG385/U	23	15	1.1:1	60.0
WCC012-FT	60.0~90.0	30%	WR-12	UG387/U	23	15	1.1:1	60.0
WCC010-FT	75.0~110.0	30%	WR-10	UG387/U	23	15	1.1:1	60.0
