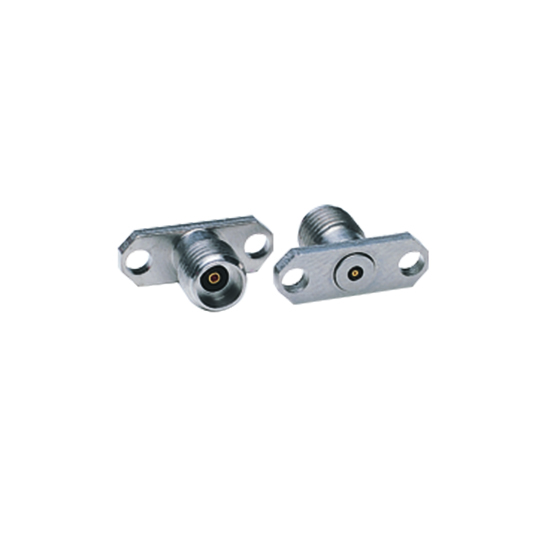

​Anritsu K型法兰盘接头K103F-R

发布时间：2022-11-10 16:43:00     浏览：585

Anritsu 的K103F-R可以紧密地粘结在K100珠或K100B密封珠上。中心引脚和微电路之间的连接可以通过几种方式之一来实现。

Anritsu提供三种不同的微带弹性触控板。(滑动触摸)所有这些触点在温度变化、冲击或振动的情况下为连接提供保护。K110-1触点适用于迹宽为0.15 mm的微带波导和共面波导，K110-2适用于迹宽为0.41 mm的波导，K110-3适用于迹宽为0.41 mm的波导。

当使用共面波导时，一些工程师使用引脚重叠设计，这样引脚就可以直接焊接到迹线上。

引脚可以使用带式焊接技术连接到跟踪线上。

银胶也可以用来连接引脚到痕迹。

可使用多种工具手动安装珠粒和接头。焊接前使用01-106焊接夹具在外壳中正确定位焊珠。K103F-R工具也可以与K103M, K104F和K104M一起使用。使用01-104钻头 & 丝锥套件;在外壳上钻出所需的同心孔;本套件用于微带弹性触摸不使用时。使用微带弹性触点时，可使用01-108 钻头 & 丝锥套件执行同样的操作。


特征

优异性能，频率高达 40 GHz

18 GHz以下，性能超出SMA

安全可靠

与 SMA、WSMA 和 3.5 mm 接头兼容

可在即有网络分析仪上完成全面测试

Anritsu公司为毫米波领域历史悠久的主流品牌，目前，Anritsu提供高可靠性毫米波连接器、检波器、限幅器、微波负载、功分器等产品。Anritsu尤其擅长于V波段和W波段毫米波连接器产品。Anritsu公司供应一系列的光无源及有源器件，RF及微波无源及有源器件测量解决方案。

深圳市立维创展科技是Anritsu公司的代理商，提供Anritsu公司产品包括毫米波连接器，检波器，限幅器，微波负载和功分器，产品原装进口，质量保证，欢迎咨询。

详情了解Anritsu产品请点击：http://www.leadwaytk.com/brand/12.html
