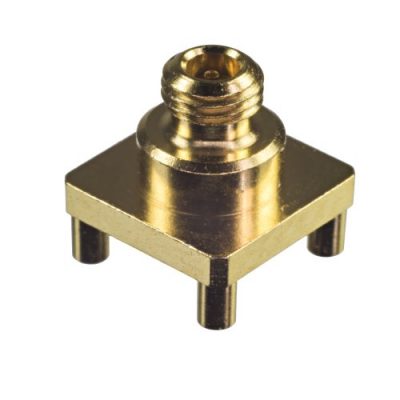

​0.9 mm SuperMini 连接器SOUTHWEST

发布时间：2022-11-09 16:55:09     浏览：597

SOUTHWEST的53050-004J连接器展示数据代表两个0.9mm SuperMini 9 mil针连接器采用1.85mm插口(F)到0.9mm插头(M)适配器背对背检测，由于0.9mm SuperMini接口校正标准不支持。要获取带适配器的单独连接器的VSWR，请取VSWR数据点的平方根，随后将插入损耗数据点除去2。


电气设备：

67GHz至无形式

低驻波比：

直流电至-8GHz–1.13:1MAX

18GHz至40GHz–1.19:1MAX

40GHz至50GHz–1.20:1MAX

50GHz至67GHz–1.25:1MAX

低射频渗漏≤-100db@26.5GHz

低插入损耗0.7dBMax

材质/结构：

材质和饰面因产品类别而不同。有关数据，请参阅网站或索取所需连接器的产品图纸和规格。

工作温度：

-55°C至+165°C

SOUTHWEST西南微波公司成立于1981年，为毫米波和高功率射频应用提供最高性能的互连产品。SOUTHWEST西南微波产品包含各种标准法兰接头、SMA接头、N型头连接器、TNC连接器、2.92mm连接器、2.40mm连接器、适配器、转接头等。SOUTHWEST产品以高性能、精密为技术优势，SOUTHWEST广泛应用于测试、军工等项目。如各类毫米连接器、线缆等。

深圳市立维创展科技拥有SOUTHWEST西南微波大部分型号提供现货产品，并协助提供技术支持与售后服务。

详情了解SOUTHWEST西南微波请点击：http://www.leadwaytk.com/brand/7.html
