​CHA2292-99F低噪声放大器UMS

发布时间：2022-11-04 17:05:56     浏览：643

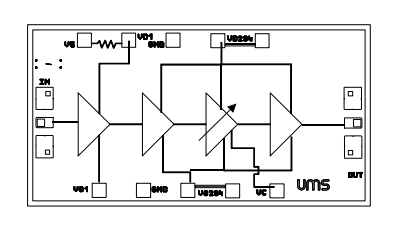

UMS的CHA2292-99F是款具备可变性增益值的高增益四级单片低噪声放大器。CHA2292-99F致力于广泛应用需求设计，从国防军事到商业服务通讯系统。芯片的背部是射频和直流接地。这有利于优化安装流程。

CHA2292-99F选用pHEMT工艺技术，栅极长度为0.25µm，根据衬底通孔、空气桥和电子束栅极光刻。

CHA2292-99F以芯片模式提供。


主要特征

工作频段：16-24GHZ

2.8db噪声系数

25db增益值

15db增益控制范围直流电功耗：160MA5V

芯片尺寸：2.32X1.23X010mm

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html



Reference

RF Bandwidth (GHz)

Gain
(dB)

Gain Flatness
(+/-dB)

Noise Figure
(dB)

Gain Control Range
(dB)

P-1dB OUT
(dBm)

Bias
(mA)

Bias
(V)

Case

min

max

CHA2292-99F

16

24

26

1

2.8

20

11

160

5

Die
