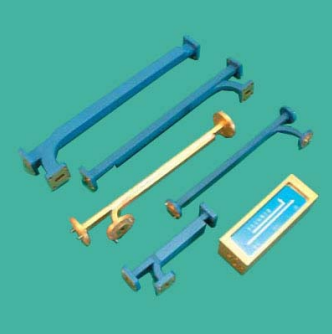

WENTEQ多孔定向耦合器
发布时间：2022-10-27 16:36:44 浏览：680
WENTEQ的WHC系列多孔波导定向耦合器的工作频段为2.6至110GHz。标准耦合电压为3、6、10、20和30dB，全波导使用频带宽度。WENTEQ根据低VSWR内嵌终端完成高方向性。多孔耦合器的常见应用领域在主传输路径上对功率采样和工作频率检测实现最低信号损耗。
主要特征
•插入损耗低
•高导向性
WENTEQ公司位于美国加州，WENTEQ以超低噪声宽带微波放大器产品为特色，并提供环形器、隔离器、负载终端等产品，WENTEQ产品以高性价比，获得全球市场的认可，是一家老牌的射频微波企业，WENTEQ以高可靠的产品性能，目前获得多项美国与欧洲航空航天、国防工业项目。
WENTEQ提供各种高品质的射频和微波产品，交货时间短，价格有竞争力。产品包括同轴连接器和适配器、循环器、隔离器、低噪声放大器、功率放大器、宽带放大器、端子、波导元件等。
深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。
详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html
*详情了解更多型号请联系我们！
Part No. | FrequencyGHz | Waveguide Sizes | Flange Type | Coupling dB | Directivity dB | VSWR | Dimensions, mm |
A | B | H |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 3.0±1.0 | 30 | 1.15:1 | 78 | 30 | 590 |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 6.0±1.2 | 30 | 1.15:1 | 78 | 30 | 560 |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 10.0±1.5 | 30 | 1.15:1 | 78 | 30 | 530 |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 20.0±2.0 | 30 | 1.15:1 | 78 | 30 | 500 |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 30.0±3.0 | 30 | 1.15:1 | 78 | 30 | 470 |
WHC075-03-01 | 10.0~15.0 | WR-75 | UBR120 | 3.0±1.0 | 30 | 1.15:1 | 68 | 22 | 500 |
WHC075-06-01 | 10.0~15.0 | WR-75 | UBR120 | 6.0±1.2 | 30 | 1.15:1 | 68 | 22 | 460 |
WHC075-10-01 | 10.0~15.0 | WR-75 | UBR120 | 10.0±1.5 | 30 | 1.15:1 | 68 | 22 | 420 |
WHC075-20-01 | 10.0~15.0 | WR-75 | UBR120 | 20.0±2.0 | 30 | 1.15:1 | 68 | 22 | 380 |
WHC075-30-01 | 10.0~15.0 | WR-75 | UBR120 | 30.0±3.0 | 30 | 1.15:1 | 68 | 22 | 340 |
WHC062-03-01 | 12.0~18.0 | WR-62 | UG419/U | 3.0±1.0 | 30 | 1.15:1 | 58 | 22 | 410 |
WHC062-06-01 | 12.0~18.0 | WR-62 | UG419/U | 6.0±1.2 | 30 | 1.15:1 | 58 | 22 | 390 |
WHC062-10-01 | 12.0~18.0 | WR-62 | UG419/U | 10.0±1.5 | 30 | 1.15:1 | 58 | 22 | 370 |
