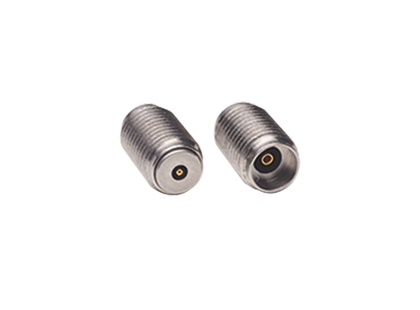

​Anritsu K型阴头螺纹拧入式接头K102F-R

发布时间：2022-10-25 16:21:09     浏览：1125

Anritsu的K102F-R可以紧密结合K100或K100B密封珠。中心引脚和微电路之间的连接可以通过几种方式之一来实现。

Anritsu提供三种不同的微带弹性接触垫。所有这些衬垫在温度变化、冲击或振动的情况下为连接提供保护。K110-1触点适用于0.15mm迹宽微带和共面波导，K110-2适用于0.41mm迹宽微带，K110-3适用于0.41mm迹宽微带。

在共面波导中使用时，一些工程师使用引脚重叠设计，这样引脚就可以直接焊接到迹线上。针可以用带焊技术连接到痕迹上。

利用带式焊接技术可以用来连接针和痕迹。

也可以使用各种工具手动安装珠子和连接器。

焊接前使用01-303焊接夹具正确定位壳体内的珠粒。使用01-104钻头 & 丝锥套件在外壳上钻出所需的同心孔。当客户不使用微带弹性垫时，使用此套件。01-108钻头 & 丝锥套件可以使用微带弹性触点。

安装珠子后，使用01-105A阳头 & 阴头螺纹拧入施矩套件将阴头拧入扭矩应用套件，将K102M和K102F接头紧固到外壳上。Anritsu向客户展示了如何使用连接器安装说明中的所有工具。


特征

性能优异，频率最高40 GHz

18 GHz 以下，性能超出SMA

高可靠性

与 SMA、WSMA 和 3.5 mm 接头兼容

可在即有网络分析仪上实现全面测试

Anritsu公司为毫米波领域历史悠久的主流品牌，目前，Anritsu提供高可靠性毫米波连接器、检波器、限幅器、微波负载、功分器等产品。Anritsu尤其擅长于V波段和W波段毫米波连接器产品。Anritsu公司供应一系列的光无源及有源器件，RF及微波无源及有源器件测量解决方案。

深圳市立维创展科技是Anritsu公司的代理商，提供Anritsu公司产品包括毫米波连接器，检波器，限幅器，微波负载和功分器，产品原装进口，质量保证，欢迎咨询。

详情了解Anritsu产品请点击：http://www.leadwaytk.com/brand/12.html
