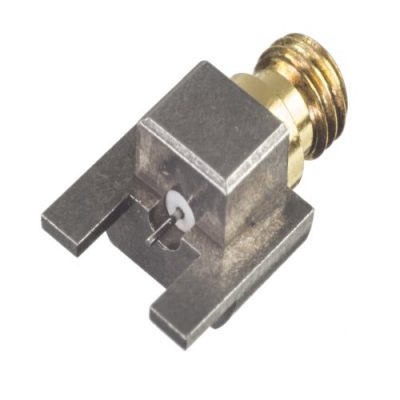

0.9mm SuperMini插孔（母）焊接边缘发射SOUTHWEST

发布时间：2022-10-21 16:45:49     浏览：829

53056-005J数据表示2个0.9mm SuperMini 9mil用1管脚连接器.85mm插孔（F）至0.9mm插头（M）因为0.9mm SuperMini接口校准标准不兼容。获取带适配器的单个连接器VSWR，请取VSWR将插入损耗数据点的平方根除以2。


电气：

根据67GHz的无模式

低VSWR：

直流电至-8GHz–最高1.13:1

18GHz至40GHz–最高1.19:1

40GHz至50GHz–最高1.20:1

50GHz至67GHz–最高1.25:1

低RF泄漏≤-26.5GHz时为100dB

低插入损耗最高0.7dB

材质/构造：

材质和饰面因产品类别而不同。

工作环境：-55°C至+165°C。

SOUTHWEST西南微波公司成立于1981年，为毫米波和高功率射频应用提供最高性能的互连产品。SOUTHWEST西南微波产品包含各种标准法兰接头、SMA接头、N型头连接器、TNC连接器、2.92mm连接器、2.40mm连接器、适配器、转接头等。SOUTHWEST产品以高性能、精密为技术优势，SOUTHWEST广泛应用于测试、军工等项目。如各类毫米连接器、线缆等。

深圳市立维创展科技拥有SOUTHWEST西南微波大部分型号提供现货产品，并协助提供技术支持与售后服务。

详情了解SOUTHWEST西南微波请点击：http://www.leadwaytk.com/brand/7.html
