Noisecom的NC500(通孔)和NC500SM(表面安装)系列噪声器件是满足内嵌测试需求的性价比高解决方案。它们包含完善的偏置电路，无需外部器件。表面安装包适用于设置在微带上。NC500/500SM系列的BITE器件输出功率和频率特性极其平整，对温度和电压波动敏感度低。

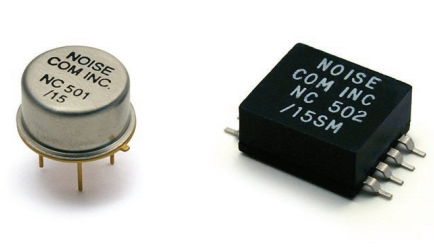

NC500系列器件封装在需要0.2~10ma电流的-8金属罐中，而NC500SM系列器件封装在表面安装的塑料包装中。二者通常都是需要5ma，从而产生至少31dB的高斯噪声。NC510和NC510SM系列一般需要30mA和具有较高的输出，最低为51dBenr。

NC500/500SM噪声器件系列的典型应用包含内嵌检测设备(位)，适用于蜂窝，pcs、catv，校准器，频谱分析仪，雷达报警接收器(rwr)和颤动A/D量化误差的信号强度计。Noisecom为特殊的应用优化频率范围，电压和输出水平。

应用

内嵌检测设备(BITE)

适用于蜂窝、PCS和CATV的信号强度计

校准器

频谱分析仪

雷达警示接收器(RWR)

颤动A/D量化误差

增益带宽产品检测

深圳市立维创展科技是Noisecom的代理商，主要提供Noisecom的二极管和噪声源系列产品，产品原装原厂，价格优势，质量保证，以及部分产品型号原装库存，欢迎咨询。

详情了解Noisecom射频微波请点击：http://www.leadwaytk.com/article/1297.html


Model For

+12 V Supply

Model For

+15 V Supply

Model For

+28 V Supply

Frequency

Range

Typical Output

ENR (dB) @ Rl (Ω)

Output

Flatness (dB)

I (Max)

(mA)

NC501/12

NC501/15

NC501

200 kHz - 500 MHz

31

50

±0.5

10

NC502/12

NC502/15

NC502

200 kHz - 1 GHz

31

50

±1.0

10

NC503/12

NC503/15

NC503

200 kHz - 2 GHz

31

50

±1.5

10

NC504/12

NC504/15

NC504

200 kHz - 3 GHz

31

50

±1.5

10

NC505/12

NC505/15

NC505

200 kHz - 4 GHz

31

50

±2.5*

10

NC506/12

NC506/15

NC506

200 kHz - 5 GHz

31

50

±3.0*

10

NC511/12

NC511/15

N/A

200 kHz - 500 MHz

51

50

±2.0

30

NC512/12

NC512/15

N/A

200 kHz - 1 GHz

51

40

±2.0

30

NC513/12

NC513/15

N/A

200 kHz - 2 GHz

51

50

±2.0

30
