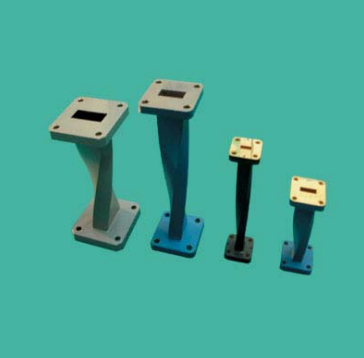

WENTEQ波导扭转WTW系列

发布时间：2022-09-09 16:30:38     浏览：591

波导扭曲又被称为波导扭曲接头。两边宽边超窄调换90°的波导。特点是电磁波借助它，电极化方位改变90°，传播方位保持一致。在连接波导时，如果前后左右波导的宽边和超窄相对，就需要插入波导扭曲当作过渡。

WENTEQ标准WGT系列适用于90o波导扭曲连接，包含8至110GHz工作频段。个性化定制允许波导方位为45o或90o角度改变。

特征

•低插入损耗

•全波段操控

•成本低

应用

•台架试验设计

•子系统集成化

WENTEQ公司位于美国加州，WENTEQ以超低噪声宽带微波放大器产品为特色，并提供环形器、隔离器、负载终端等产品，WENTEQ产品以高性价比，获得全球市场的认可，是一家老牌的射频微波企业，WENTEQ以高可靠的产品性能，目前获得多项美国与欧洲航空航天、国防工业项目。

WENTEQ提供各种高品质的射频和微波产品，交货时间短，价格有竞争力。产品包括同轴连接器和适配器、循环器、隔离器、低噪声放大器、功率放大器、宽带放大器、端子、波导元件等。

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。

详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html


Part No.

 Frequency Range, GHz

Waveguide sizes

Flange Type

VSWR

Dimensions, inch (mm)

WTW090-01

8.20~12.5

WR-90


1.06:1

140

WTW075-01

9.84~15.0

WR-75


1.06:1

125

WTW062-01

12.0~18.0

WR-62

UG419/U

1.06:1

100

WTW051-01

15.0~22.0

WR-51

UG595/U

1.06:1

85

WTW042-01

18.0~26.5

WR-42

UG595/U

1.06:1

75

WTW034-01

22.0~33.0

WR-34

UG1530/U

1.08:1

75

WTW028-01

26.5~40.0

WR-28

UG599/U

1.08:1

75

WTW022-01

33.0~50.0

WR-22

UG383/U

1.10:1

50

WTW019-01

40.0~60.0

WR-19


1.10:1

45

WTW015-01

50.0~75.0

WR-15

UG385/U

1.10:1

45

WTW012-01

60.0~90.0

WR-12

UG387/U

1.10:1

45

WTW010-01

75.0~110.0

WR-10

UG387/U

1.10:1

45
