CHA7115-99F X波段高功率放大器UMS

发布时间：2022-09-08 16:36:44     浏览：1076

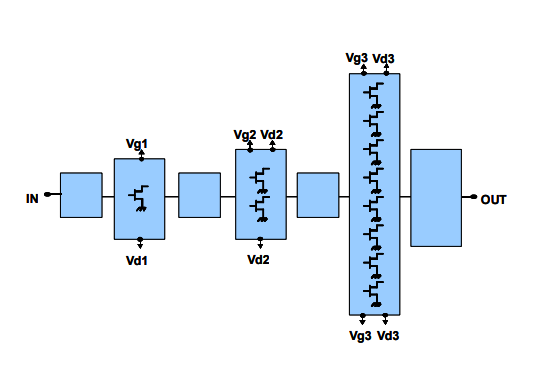

UMS的CHA7115-99F是款单片三级GaAs高功率放大器，专门为X波段技术应用量身定制的。CHA7115-99F提供最典型的8W输出功率，在4dBcomp时进行36%的功率附带效率，而且在失配负载上具有较高的稳定性。CHA7115-99F选用0.25µm功率pHEMT工艺技术，包含穿入基材和空气中的通孔与空气桥。以芯片模式提供。


主要特征

0.25um功率PHEMT技术应用

频率段：8.5-11.5GHZ

输出功率：39dbm4dbcomp

高线性增益值：＞27db

高PAE:4dbcomp时37%

静态偏置点：Vd=8V，Id=2.2A

芯片尺寸：459×331×0.07mm

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html



AMPLIFIER – HPA

Reference

RF Bandwidth (GHz)

Gain
(dB)

IP3
(dBm)

P-1dB OUT
(dBm)

Sat. Output Power
(dBm)

PAE
(%)

Bias
(mA)

Bias
(V)

Case

min

max

CHA7115-99F

8.5

11.5

27.5

-

-

39

37 @ 4dB comp

2200

8

Die
