HEROTEK高功率宽带限幅器25瓦连续波0.5-12 GHZ

发布时间：2022-09-07 17:09:36     浏览：671

高功率宽带限幅器致力于更好的维护高功率信息周边的传输电路和其它微波电路中的敏感元件。HEROTEK最常见的高功率宽带限幅器应用包括仪表设备、光纤通信、卫星通讯、雷达探测、点对点无线网络、电信网络和产品研发。

特征

极限值阈值（+6dbm典型值+）

25瓦连续波和200瓦峰值（1微秒）功率处理速度

内嵌直流模块Q输入和输出

密封性模块

最常见的持续时间低于10微秒

HEROTEK公司是美国老牌的射频微波元器件生产商，HEROTEK产品频率覆盖DC-75GHz,产品线涵盖检波器、放大器、限幅器、PIN开关、信号发生器等。

深圳市立维创展科技有限公司，授权代理销售HEROTEK产品，产品包括检波器、放大器、限幅器、PIN开关、信号发生器等，HEROTEK产品满足出色的性能，高可靠性和快速交付，欢迎咨询。

详情了解HEROTEK产品请点击：http://www.leadwaytk.com/brand/47.html


MODEL

FREQUENCY

RANGE

（GHz）

MAXIMUM

INSERTION

LOSS(dB)

MAX

VSWR

TYP LIM

THRESHOLD

(dBm)

MAX LEAKAGE

@1W CW

INPUT(dBm)

@25W CW

INPUT(dBm)

LS0510 P25A

0.5-1.0

0.5

1:4:1

+6

+14

+20

LS0520 P25A

0.5-2.0

0.6

1:4:1

+6

+14

+20

LS0540 P25A

0.5-4.0

0.7

1:4:1

+6

+14

+20

LS0560 P25A

0.5-6.0

1.3

1:5:1

+6

+14

+20

LS5012 P25A

0.5-12.0

1.7

1:6:1

+6

+14

+20

LS1020 P25A

1.0-2.0

0.6

1:4:1

+6

+14

+20

LS1060 P25A

1.0-6.0

1.2

1:5:1

+6

+14

+20

LS1012 P25A

1.0-12.0

1.6

1:6:1

+6

+14

+20

LS2040 P25A

2.0-4.0

0.7

1:4:1

+6

+14

+20

LS2060 P25A

2.0-6.0

1.2

1:5:1

+6

+14

+20

LS2080 P25A

2.0-8.0

1.3

1:6:1

+6

+14

+20

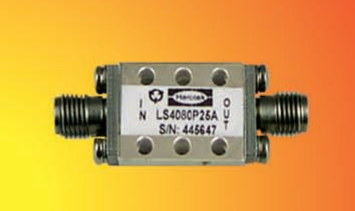

LS4080 P25A

4.0-8.0

1.3

1:5:1

+6

+13

+18

LS7012 P25A

7.0-12.0

1.6

1:6:1

+6

+13

+18
