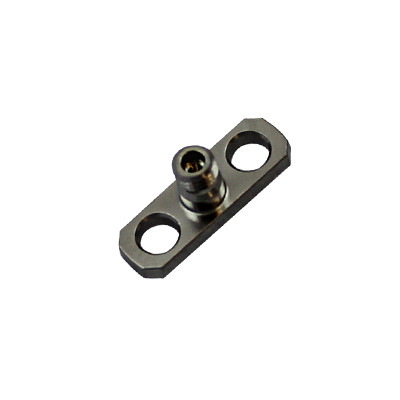

0.9mm SuperMini Jack (母) 2 孔连接器SOUTHWEST

发布时间：2022-09-01 17:14:25     浏览：820

SOUTHWEST的0.9mm SuperMini产品组合当中连接器在微型化的占位范围中带来了Southwest Microwave标准尺寸高频率连接器的卓越性能，特别适合超小型PCB和控制面板应用，提供超宽带宽和耦合螺母相互配合。0.9mm SuperMini连接器经久耐用，具备360°突起接地环和-55°C至165°C的工作温度。SOUTHWEST的0.9mmSuperMini连接器在67GHz范围之内提供无模式操控，提供优良相匹配的阻抗、优异的可重复性及其行业内最低的VSWR(1.2:1)、插入损耗(0.7dB)和射频泄露(≤-100dB)。


电气：

67GHz至无模式

低驻波比：

DC至-8GHz–1.13:1MAX

18GHz至40GHz–1.19:1最大值

40GHz至50GHz–1.20:1MAX

50GHz至67GHz–1.25:1最大值

低射频泄露≤-100db@26.5GHz

低插入损耗0.7dBMax

材质/结构：

材料和饰面板因产品类型而不同。有关数据，请参阅网站或索取所需连接器的产品图纸和规格。

工作温度：

-55°C至+165°C

SOUTHWEST西南微波公司成立于1981年，为毫米波和高功率射频应用提供最高性能的互连产品。SOUTHWEST西南微波产品包含各种标准法兰接头、SMA接头、N型头连接器、TNC连接器、2.92mm连接器、2.40mm连接器、适配器、转接头等。SOUTHWEST产品以高性能、精密为技术优势，SOUTHWEST广泛应用于测试、军工等项目。如各类毫米连接器、线缆等。

深圳市立维创展科技拥有SOUTHWEST西南微波大部分型号提供现货产品，并协助提供技术支持与售后服务。

详情了解SOUTHWEST西南微波请点击：http://www.leadwaytk.com/brand/7.html



0.9mm SuperMini Jack (母) 2 孔 .438 长

型号

接受销直径

提供密封

53029-003J

.012

不

53029-005J

.009

是的
