ARRA多线移相器：DC-2 GHz

发布时间：2022-08-10 17:01:30     浏览：723

ARRA多线移相器选用多线“开孔”结构设计，当中仅更改中心导线的长度从而实现相变。在设计上综合了可靠性高、小封装尺寸和长延时调整。

ARRA多线移相器提供可选择的数字读数，直接校准1GHz的度数。其它频率的读数可以通过将相位读数乘以GHz频率获取的。3448B型的分辨率为0.1，精度为±0.5°/GHz，2448A型的精度为±1.5°/GHz。

一般规格

频率范围：2448A型：DC-LO GHz；3448B型：DC-2.0GHz。

VSWR：2448A型：1.3至Q.5GHz、1.5至1.0GHz；

3448B型：1.3至1.0GHz、1.5至2.0GHz。

插入损耗：

2448A型：0.5dB至0.5GHz，0.75dB至1.0GHz；

3448B型：0.5dB至1.0GHz，0.75dB至2.0GHz。

射频功率：100瓦平均5kW最高值；

连接器：SMA Fstrongale标准；

操控：1/4"非平移；

材质：主体-铝；连接器-MIL-C-39012；

组装规定：8个通孔-Form0-3210，4个通孔-Form0-3213；

表层处理：适用于MIL-C-22750的ARRA Blue；

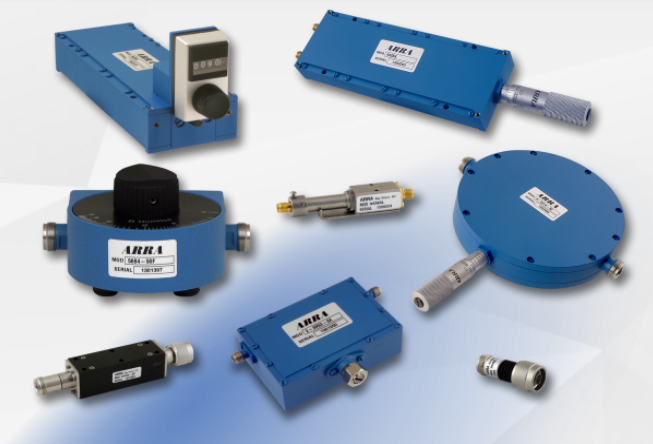

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html

 ARRA (5).png

频率范围
(GHz)

插入延迟
（大约）nsec

最小相位
调整

构成因素

型号

DC-1.0

3.75 min
6.25 max

900°/GHz

0-3210

2448A

DC-2.0

2.2 min
3.2 max

360°/GHz

0-3213

3448B
