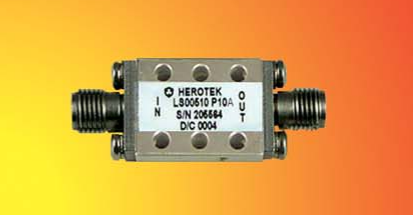

HEROTEK中频宽带10瓦连续波中功率限幅器，10 MHZ-6000 MHZ

发布时间：2022-08-09 16:32:58     浏览：750

功率限幅器可以对网络通讯、遥感勘測、雷达系统和高频率仪器设备技术的电子元件展开输入保障。HEROTEK中功率限幅器提供了可供选择的工作频率范围和限制阀值，可满足用户各种不同应用需求。限幅器综合了优异的插入损耗和回波损耗性能，便会保障用户设备的安全可靠，避免因为过多射频功率、直流电时和静电放电ESD而受到毁坏。

特征

频率范围降为极低频（10MHZ）

可以提供10MHz至6千MHz的单台机械设备（LS00160P10A）

超低的插入损耗和驻波比

10瓦连续波和200瓦峰值（1微秒）功率处理性能

内嵌直流模块输入和输出

密封性模块

HEROTEK公司是美国老牌的射频微波元器件生产商，HEROTEK产品频率覆盖DC-75GHz,产品线涵盖检波器、放大器、限幅器、PIN开关、信号发生器等。

深圳市立维创展科技有限公司，授权代理销售HEROTEK产品，产品包括检波器、放大器、限幅器、PIN开关、信号发生器等，HEROTEK产品满足出色的性能，高可靠性和快速交付，欢迎咨询。

详情了解HEROTEK产品请点击：http://www.leadwaytk.com/brand/47.html


MODEL

FREQUENCY RANGE

(MHz)

MAXIMUM

INSERTION

LOSS（dB）

MAX VSWR

TYP LIM THRESHOLD (dBm)

MAX LEAKAGE






@1W CW

 (dBm)

@10W CW

(dBm)

LS00110 P 10A

10-1000

0.40

1:15:1

+6

+14

+18

LS00120 P 10A

10-2000

0.50

1:20:1

LS00130 P 10A

10-3000

0.60

1:20:1

LS00140 P 10A

10-4000

0.70

1:30:1

LS00160 P 10A

10-6000

1.30

1:40:1

LS00210 P 10A

20-1000

0.40

1:15:1

+6

+14

+18

LS00220 P 10A

20-2000

0.50

1:20:1

LS00230 P 10A

20-3000

0.60

1:20:1

LS00240 P 10A

20-4000

0.70

1:30:1

LS00260 P 10A

20-6000

1.30

1:40:1

LS00510 P 10A

50-1000

0.40

1:15:1

+6

+14

+18

LS00520 P 10A

50-2000

0.50

1:20:1

LS00530 P 10A

50-3000

0.60

1:20:1

LS00540 P 10A

50-4000

0.70

1:30:1

LS00560 P 10A

50-6000

1.2

1:40:1
