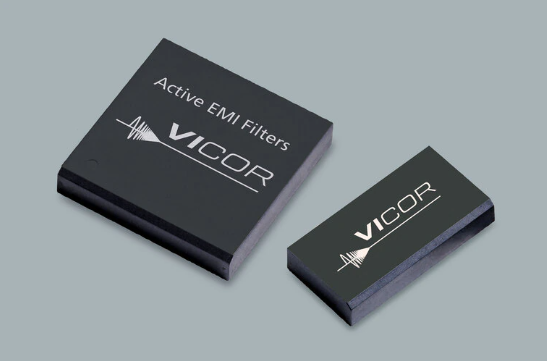

Quiet Power® EMI 输入滤波器模块VICOR
发布时间：2022-07-28 16:53:16 浏览：1116
VICOR的QPI产品系列是有源EMI滤波器，可以提供从150kHz至30MHz（CISPR22规模）的传导共模（CM）和差模（DM）衰减。专用有源滤波电路可以在低频率带来优异的衰减，致力于兼容EN Class B限制，包含PICMG 3.0ATCA板卡。相对于无源解决方案，VICOR的QPI产品系列选用有源滤波减少了共模扼流圈的体型，提供了一个超薄型的表面贴装器件。更小的体型可以节省宝贵的电路板空间，并减少刀片使用的高强度气流。
MQPI-18可衰减28V输入MIL PRM的传导共模（CM）和差模（DM）噪音，以满足传导噪声测量的MIL-STD-461F EMI需求。VICOR的QPI产品系列滤波器在28V MIL PRM全输入范围之内运转，并支持高至85℃的7A负载（TA），而没有降低额度。
特征与优势
带来150kHz至30MHz的传导共模(CM)及差模(DM)衰减（CISPR22规模）
根据需要EN55022B类限制的使用实行自主优化
12、24和48V额定输入电压
与标准滤波器相比较，可节约高至50％的电路板空间
VICOR电源模块产品是业内排名第一的行业品牌，VICOR电源的 DC-DC、AC-DC电源模块，隔离、非隔离电源模块等转换器具有体积小，可靠性高，功率密度全球领先等优势。 目前VICOR已广泛应用于轨道交通、通信、军用、航空航天、舰船等领域。
深圳市立维创展科技是VICOR电源模块的代理经销商，主要提供DC-DC、AC-DC电源模块，隔离、非隔离电源模块转换器等，立维创展致力为客户提供高品质、高质量、价格公正的微波元器件产品，欢迎咨询.
详情了解VICOR电源模块请点击：http://www.leadwaytk.com/brand/18.html
Part Number | 输入
电压 (V) | 电流
等级 (A) | 测试频率
(kHz) | 共模衰减
(dB) | 高压测试 (V) | 封装
(mm) |
QPI-21LZ-01 | 30 – 80 | 14 | 250 | 45 | 1,500 | 开架式 |
QPI-21LZ | 30 – 80 | 14 | 250 | 45 | 1,500 | LGA |
QPI-12LZ-01 | 05 – 80 | 7 | 1,000 | 40 | 1,500 | 开架式 |
QPI-12LZ | 05 – 80 | 7 | 1,000 | 40 | 1,500 | LGA |
QPI-11LZ-01 | 05 – 50 | 7 | 1,000 | 60 | 707 | 开架式 |
QPI-11LZ | 05 – 50 | 7 | 1,000 | 60 | 707 | LGA |
QPI-6LZ-01 | 30 – 80 | 14 | 250 | 40 | 1,500 | 开架式 |
QPI-6LZ | 30 – 80 | 14 | 250 | 40 | 1,500 | LGA |
QPI-5LZ-01 | 10 – 40 | 14 | 250 | 60 | 707 | 开架式 |
QPI-5LZ | 10 – 40 | 14 | 250 | 60 | 707 | LGA |
QPI-3LZ-01 | 10 – 40 | 7 | 250 | 65 | 707 | 开架式 |
QPI-3LZ | 10 – 40 | 7 | 250 | 65 | 707 | LGA |
MQPI-18LP-01 | 5 – 50 | 7 | 1,000 | 45 | 1,500 | 开架式 |
MQPI-18LP | 5 – 50 | 7 | 1,000 | 45 | 1,500 | LGA |
