Raychem瑞侃D-Sub 插座组件

发布时间：2022-07-04 17:10:32 浏览：1053

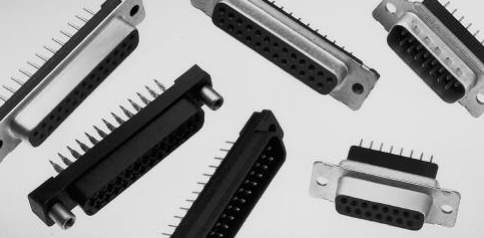

Raychem瑞侃D-Sub插座组件涵盖了带行为管脚触点的AMPLIMITEHD-20印刷电路板连接器的使用要求。插头连接器载入有针脚触点，插座连接器载入有插座触点。每种连接器种类均有2.85mm的触点行核心。连接器的机壳尺寸为1、2、3、4和5，接触部位分别为9、15、25、37和50。它们能够配置内部螺纹4-40螺钉锁或螺纹插入件，或配置没有连接硬件的安装法兰。具备前金属外壳的插头连接器具备接地凹口，以提高与配建电缆插座连接器的电气持续性。行动针接触设计的特点是裂开接触弹齿，适用于在pc板上的镀通孔，建立摩擦协调。

Raychem瑞侃D-Sub插座组件选用ActionPin端子且机壳尺寸为5的PCBD-Sub AMPLIMITE插座组件。这些零件的核心线间距为2.77mm，选用垂直PCB安装方向。适用于信号电路使用，工作温度范围为-55-105℃。

产品事实

■阻燃性热塑性机壳材料，UL94V-0额定值

■HD-20直柱连接器有9、15、25、37和50个部位（机壳尺寸1到5）

■全金属外壳、前金属外壳和全塑料版本的HD-20直柱连接器

■HD-20连接器具备行为销触点，常用于低、中、高剖面，具备整体式压铆螺母

■两个的行动针触点接头。093[2.36]和。062[1.58]最小厚度pc板使用

■多种直柱连接器提供了通孔、4-40螺纹插入件或4-40稳固内螺纹锁的选择

■接触镀层的选择

■集成板锁性能可在焊接前将连接器稳固到pc板

■连接器可与尺寸满足MIL-C-24308的任何尺寸20或22的超小型D连接器相互适配

深圳市立维创展科技作为Raychem瑞侃代理商，提供Raychem瑞侃热缩管、电缆线缆、防波套、模缩套、死接头、多芯电缆导线、焊锡环，并具备国内外优势渠道、价格优势，欢迎咨询。

详情了解Raychem热缩管请点击：http://www.leadwaytk.com/brand/33.html


产品描述	Marketing Part Number	产品	行数	连接器外形	PCB 安装固定类型	接合固定类型	欧盟RoHS指令2011/65/EU	欧盟ELV指令2000/53/EC
50 RCPT ACT PIN/MS MED STD	5747143-2	5747143-2	3	中等	作用/符合标准的尾, 安装孔, 安装孔		符合欧盟 RoHS 标准	符合欧盟 ELV 标准
50 RCPT ACT PIN/MS MED INSRT	5747144-2	5747144-2	3	中等	作用/符合标准的尾, 安装孔, 安装孔	螺纹插针，4-40 UNC, 螺纹插针，4-40 UNC	符合欧盟 RoHS 标准豁免要求	符合欧盟 ELV 标准豁免要求
50 RCPT ACT PIN/MS MED SCRLK	5747145-2	5747145-2	3	中等	作用/符合标准的尾, 安装孔, 安装孔	母端螺钉锁，固定	符合欧盟 RoHS 标准	符合欧盟 ELV 标准
50 RCPT ACT PIN/MS(GRD SHLD)	5748443-2	5748443-2	3	标准	作用/符合标准的尾	母端螺钉锁，4-40 UNC	符合欧盟 RoHS 标准	符合欧盟 ELV 标准
50 RCPT ACT PIN/MS MED INSRT	5748485-2	5748485-2	3	中等	作用/符合标准的尾, 安装孔, 安装孔	螺纹插针	符合欧盟 RoHS 标准豁免要求	符合欧盟 ELV 标准豁免要求
50 RCPT ACT PIN/MS MED STD	747143-2	747143-2	2	中等	作用/符合标准的尾, 安装孔, 安装孔		不符合欧盟 RoHS 标准	不符合欧盟 ELV 标准
50 RCPT ACT PIN/MS MED SCRLK	747145-2	747145-2	2	中等	作用/符合标准的尾, 安装孔, 安装孔	母端螺钉锁，固定	不符合欧盟 RoHS 标准	不符合欧盟 ELV 标准
