Raychem瑞侃D-Sub 插头组件：直角，外壳尺寸 5，2.74mm
发布时间：2022-07-08 16:47:19 浏览：772

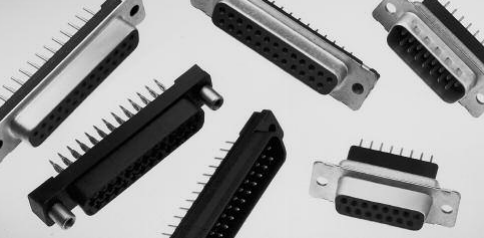

Raychem瑞侃D-Sub插头部件AMPLIMITEHD-20系列454和545直角载入金属外壳pc版式连接器的应用要求。该连接器有9个、15个、25个、37个和50个插座和插头，由5个标准规范机壳规格组合而成，与接触部位的数量相对应。连接器包含方型焊接接触点。插座有管脚接触点，插头有插座接触点。插头可有或无接地凹口。
每个连接器均有一个与商用稳固设备一同组装连接器的支架pc适用于在面板上组装连接器的板上和组装法兰。组装法兰中的连接器配备4-40号组装螺钉或可拆卸式的内螺纹锁作为组装法兰的一部分。除此之外，内螺纹锁可与商用4-40号螺钉或螺旋千斤顶一同稳固连接头。针对这些连接器，面板安装是可选的，但在连接器的配备和取消过程中，为焊点提供附加的支持。从第一排接触焊料尾端核心到组装法兰背面检测系列标志。
Raychem瑞侃D-Sub插头部件能够与带状电缆设计的绝缘移动接触点（IDC）与带离散导线的自由挂置电缆连接器相符合。
机壳规格为5的PCBD-SubAMPLIMITE插头部件。这些部件的核心线间距为2.74mm，选用直角PCB工作温度范围为组装方向-55-105°C。
产品事实：
■阻燃热塑性机壳材质，UL94V-0额定值
■HD-20直角连接器可在9、15、25和37个部位（机壳规格1到4）的插头和插座版本中应用；一些型号有50个部位（机壳规格5）
■HD-20层叠连接器可在9/9、15/15、25/25和37/37部位（机壳规格1到4）的插座上、插头上和组合版本中应用
■HD-22直角插座连接器有15、26、44、62和78个部位（机壳规格1到5）
■与全金属外壳连接器适配的成本低前金属外壳设计
■一体式boardlock版本在焊接前将贴完的连接器稳固到pc板上
■HD-20和HD-22连接器接触点有电镀类型，以满足其他的应用
■HD-22直角贴式连接器是为高温度应用而设计的
■HD-20和HD-22连接器中均有整体稳固的4-40螺纹插进件和螺纹锁
■连接器可与规格满足MIL-C-24308的任何规格20或22的超小型D连接器互相配备
深圳市立维创展科技作为Raychem瑞侃代理商，提供Raychem瑞侃热缩管、电缆线缆、防波套、模缩套、死接头、多芯电缆导线、焊锡环，并具备国内外优势渠道、价格优势，欢迎咨询。
详情了解Raychem热缩管请点击：http://www.leadwaytk.com/brand/33.html
产品描述 | Marketing Part Number | 产品 | 中心线（间距） | 连接器外形 | 接合固定 | 接合固定类型 |
50 PLUG RA/MS STD | 205869-1 | 205869-1 | 2.77 mm | 标准 | 不带 |
|
50 PLUG RA/MS STD | 205869-2 | 205869-2 | 2.77 mm | 标准 | 不带 |
|
50 PLUG RA/MS STD | 5205869-2 | 5205869-2 | 2.74 mm | 标准 | 不带 |
|
50 PLUG RA/MS STD | 5745355-4 | 5745355-4 | 2.77 mm | 高 | 带有 | 安装螺钉 |
50 PLUG RA/MS STD (SL) | 5747497-4 | 5747497-4 | 2.74 mm | 高 | 带有 | 母端螺钉锁，4-40 UNC |
50 PLUG RA/MS STD (SL) | 747497-4 | 747497-4 | 2.74 mm | 高 | 带有 | 母端螺钉锁，4-40 UNC |
