Anritsu Extended-K 直插式电缆连接器

发布时间：2022-06-06 16:42:03     浏览：1198

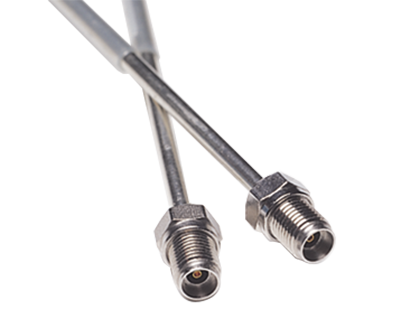

Anritsu EK101F-R母头同轴电缆连接器设计用来安装使用在Anritsu K118半刚性电缆或任意其他相似电缆组件上。Anritsu EK101F-R提供从DC到43.5GHz的频率可延伸性，具备可追溯和无模式的性能指标，在国家计量实验室的质量保证兼容下建立了安全可靠的不确定性预算，并清除了谐振点处不正确检测数据的可能性。

Anritsu EK101F-R连接器专为超出40GHz的应用而设计，当无法保证超出43.5GHz的操作时，Anritsu EK101F-R连接器将清除从2.92mm到更昂贵的2.4mm连接器的不必要迁移。所有的Anritsu连接器均满足MIL-PRF-39012和MIL-STD-202等级，确保在最极端的测试环境中具备高可靠性和稳健性。

从实验室到现场操作，Anritsu EK101F-R连接器提供低插入损耗和优良的回波损耗。所有的EK101F-R连接器均有保证的规格参数，以99%的置信度提供真实的参数性能指标。

特征

高至43.5GHz的优异性能指标

卓越的安全可靠性

高至43.5GHz的可追溯和无模式性能指标

与SMA、WSMA和3.5Mm连接器兼容

深圳市立维创展科技是Anritsu公司的经销商，提供Anritsu公司产品包括毫米波连接器，检波器，限幅器，微波负载和功分器，产品原装进口，质量保证，欢迎咨询。

详情了解Anritsu产品请点击：http://www.leadwaytk.com/brand/12.html


组装工具

型号

描述

01-107F

用于 K101F-R 电缆连接器的电缆套管焊接夹具，每包 10 个

01-118

用于 K118 半刚性同轴电缆的 K 连接器电缆组装夹具套件

电缆组件

型号

描述

K118

半刚性同轴电缆
1.5 m 长 2.95 mm 半刚性电缆，用于 K101M-R

辅助工具

型号

描述

01-201

断裂扭矩扳手：0.9 Nm (8 in-lb)，用于标准 SMA、3.5 mm 和 Anritsu K 连接器

01-204

用于标准 SMA、3.5 mm 和 K 连接器的不锈钢连接器紧固扳手
