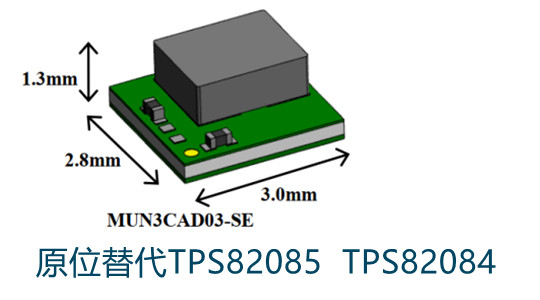

MUN3CAD03-SE原位P2P替代TPS82085

发布时间：2022-05-17 17:01:46     浏览：1711

MUN3CAD03-SE电源模块应连接至低交流阻抗电源，高电感电源或电路电感可能会影响到电源模块的稳定性。陶瓷电容器具备直流偏置效应，这对最终有效电容有很大影响。详细选择适宜的电容器，并考虑其封装规格尺寸和额定电压。确保输入高效电容最少为6μF，输出高效电容最少为18μF。



电气规格：

Parameters

Symbol

Value

Input Voltage

VIN

2.75V~5.5V

Output Voltage

VOUT

0.6V~3.3V

Output Current

IOUT

3A

Enable Voltage

EN

1.2V~5V

External VDD

VDD

3.3V~5V


适合用在MUN3CAD03-SE可调式Vout版本。输出电压可通过分压电阻器RFB_top和RFB_bot实现编程，假设RFB_top设置为200千欧，输出电压可按公式1计算，根据典型输出电压的电阻如表1所示。


TI电源模块TPS82085由于优异的性能和小体积，备受众多项目青睐，但一旦货期紧张，TPS82085只能优先照顾大型客户的需求。

Cyntec电源模块基于高性能、小体积的市场需求，于2021年推出新产品MUN3CAD03-SE，以其高达94%的电源效率，迅速获得市场的认可，在锂电池、服务器、AI加速卡、光模块等领域经过严苛的应用考验。并且完全pin to pin替代TPS82085。

TPS82085与MUN3CAD03-SE的参数比较如下：

型号

输入电压

输出电压

电流

效率

TPS82085

2.5~6V

0.8~Vin

3A

95%

MUN3CAD03-SE

2.75~5.5V

0.6~3.3V

3A

94%



深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN3CAD03-SE请点击：http://www.leadwaytk.com/article/3252.html
