TOREX多通道型DC-DC转换器

发布时间：2022-05-18 16:59:43 浏览：1431

多通道型DC-DC转换器具备多层基材，包括磁性体，可以承载数个控制开关IC时控制电流电压变化。

多通道型DC-DC转换器的输入端子、控制IC的电源输入端子和控制IC的电源输入端子各自连接，电源输入端子和电源输入端子根据磁性体内部的布线连接。此外，通孔导体和通孔导体沿着层叠方向射穿包括磁性体的多层基材的内部，并且不易暴露于外部。因此，它们各自发挥感应线圈的作用。控制IC的电源输入端和控制IC的电源输入端根据电感线圈高频率分离，以控制电流电压变化。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html

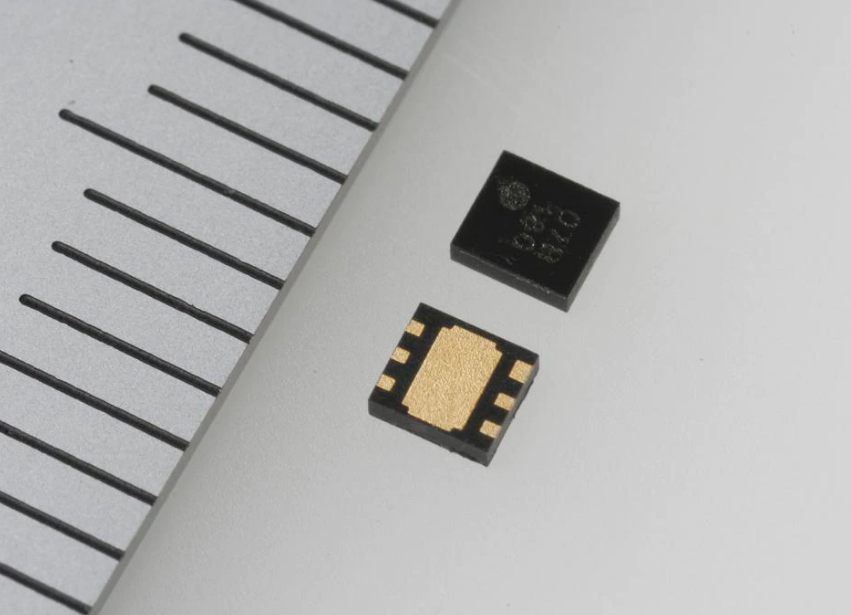

TOREX (4).png

产品系列名称	特点	控制	VIN(MIN) (V)	VIN(MAX) (V)	VOUT(MIN) (V)	VOUT(MAX) (V)	IOUTorIIN(mA)	FB/VOUT电压精度(%)	振荡频率(kHz)	限制电流(A)	消耗电流(μA)	温度范围(℃)
XC9501	升压+升压	PWM/PFM	0.9	10	1.5	30	500	±2.0	100 180 300 500		70	-40～＋85
XC9502	升压+降压	PWM/PFM	2	10	1.5	30	500	±2.0	180 300 500		70	-40～＋85
XC9503	降压+降压	PWM/PFM	2	10	0.9	6	1000	±2.0	180 300 500		60	-40～＋85
XC9504	升压+反转	PWM/PFM	2	10	1.5	30	500	±2.0	180 300 500		90	-40～＋85
XC9505	降压+反转	PWM/PFM	2	10	0.9	6	1000	±2.0	180 300 500		80	-40～＋85
XC9515	2ch降压+电压检测器	PWM	2.5	5.5	1.2	4	800	±2.0	1000	1	950	-40～＋85
XCM520	降压+Dual LDO	PWM, PWM/PFM	2.7	6	2.3	2.3	600	±2.0	3000			-40～＋85
XCM524	降压+LDO+VD	PWM/PFM	2.7	6	0.8	4	600	±2.0	1200 3000			-40～＋85
XC9516	升压+电压泵 x 2	PWM	2.5	5.5	5.5	19	500	±1.5	ADJ	1.1	2	-40～＋85
XC9519	2ch升压+反转	PWM	2.7	5.5	4	18	500	±1.5	1200	2	170	-40～＋85
XCM517	降压+降压	PWM, PWM/PFM	2.7	6	0.8	4	600	±2.0	1200		22	-40～＋85
XCM519	降压+LDO	PWM, PWM/PFM	2.7	6	0.8	4	600	±2.0	3000		22	-40～＋85
