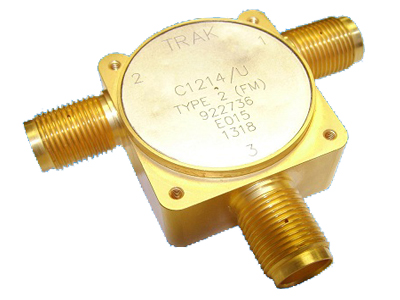

RF-Labs隔离器和循环器
发布时间：2022-05-10 16:49:48 浏览：945
RF-Labs高功率器件选用复合绝缘技术工艺，致力于实现最佳热处理，同时不影响实现领先性能所需要的谨慎电磁平衡。同时，RF-Labs隔离器和循环器根据利用一套薄膜技术的高功率电阻器件，实现最佳的隔离性能和反向功率处理。RF-Labs所有设计都使用经过仔细分析和设计验证测试优化的通风位置。
特点和优势
所有常见雷达和通信频段都包含在产品组合中，包括低功率和高功率设备；
配置为隔离器（2W标准终端）或循环器；
除非另有约定，否则终端电阻为50Ω；
航空，军用或商用级；
带SOLID连接器；
深圳市立维创展科技是RF-Labs的经销商，保证RF-Labs的性能卓越的高频率微波电缆线和同轴被动元器件，立维创展专注于服务军工行业、航天航空、rf射频卫星通信、移动通信基站、卫星通讯、雷达探测等行业领域。技术专业为国内军工行业单位、科学研究院校、通讯设备制造商保证进口rf射频微波/毫米波电子元器件、军用连接器。
详情了解RF-Labs产品请点击：http://www.leadwaytk.com/brand/32.html
工作频段
工作频段 [GHz] | 插入损耗 [dB max] | 回波损耗 [dB min] | 隔离损耗 [dB min] | 机身尺寸（不包括连接器） |
1.00 至 1.20 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
1.20 至 1.30 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
1.20 至 1.40 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
1.50 至 1.70 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.00 至 2.20 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.00 至 4.00 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.10 至 2.30 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.20 至 2.40 | 0.30 | 21.0 | 21.0 | 25.4 x 25.4 x 13 mm |
2.40 至 2.60 | 0.30 | 23.0 | 23.0 | 25.4 x 25.4 x 13 mm |
2.70 至 3.10 | 0.30 | 21.0 | 21.0 | 19.0 x 19.0 x 13 mm |
3.20 至 4.20 | 0.40 | 19.0 | 19.0 | 19.0 x 19.0 x 13 mm |
3.40 至 3.70 | 0.30 | 21.0 | 21.0 | 19.0 x 19.0 x 13 mm |
3.70 至 4.20 | 0.35 | 20.0 | 20.0 | 19.0 x 19.0 x 13 mm |
4.00 至 6.00 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
4.00 至 8.00 | 0.40 | 19.0 | 19.0 | 13.0 x 13.0 x 13 mm |
4.40 至 4.90 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
5.20 至 5.90 | 0.30 | 21.0 | 21.0 | 13.0 x 13.0 x 13 mm |
5.70 至 7.10 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
6.50 至 18.0 | 0.60 | 16.0 | 16.0 | 13.0 x 13.0 x 13 mm |
8.00 至 10.0 | 0.30 | 21.0 | 21.0 | 13.0 x 13.0 x 13 mm |
8.00 至 12.0 | 0.40 | 19.0 | 19.0 | 13.0 x 13.0 x 13 mm |
8.00 至 16.0 | 0.50 | 17.0 | 17.0 | 13.0 x 13.0 x 13 mm |
8.00 至 18.0 | 0.50 | 16.0 | 16.0 | 13.0 x 13.0 x 13 mm |
10.7 至 12.8 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
12.7 至 14.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
17.3 至 18.1 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
18.0 至 20.0 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
18.0 至 20.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
18.0 至 22.0 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
18.0 至 26.5 | 0.60 | 17.0 | 17.0 | 13.0 x 13.0 x 13 mm |
18.3 至 20.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
20.0 至 21.0 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
20.5 至 21.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
21.0 至 22.5 | 0.30 | 23.0 | 23.0 | 13.0 x 13.0 x 13 mm |
23.0 至 25.0 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
25.0 至 27.0 | 0.40 | 20.0 | 20.0 | 13.0 x 13.0 x 13 mm |
27.0 至 31.0 | 待定 | 待定 | 待定 | 待定 |
卫星波段
卫星波段 | 工作频段 [GHz] | 插入损耗 [dB max] | 回波损耗 [dB min] | 隔离损耗 [dB min] |
K波段 | 22.0 至 24.0 | 0.35 | 23.0 | 23.0 |
K波段 | 18.0 至 22.0 | 0.35 | 23.0 | 23.0 |
K波段 | 18.0 至 20.0 | 0.35 | 23.0 | 23.0 |
K波段 | 18.0 至 22.0 | 0.40 | 23.0 | 23.0 |
K波段 | 17.0 至 20.0 | 0.35 | 23.0 | 23.0 |
Ku波段 | 12.7 至 14.8 | 0.30 | 23.0 | 23.0 |
Ku波段 | 10.7 至 12.8 | 0.30 | 23.0 | 23.0 |
Ku波段 | 10.0 至 15.0 | 0.40 | 21.0 | 21.0 |
X波段 | 8.0 到 12.0 | 0.40 | 21.0 | 21.0 |
X波段 | 8.0 到 10.0 | 0.30 | 23.0 | 23.0 |
C波段 | 5.7 至 7.1 | 0.30 | 23.0 | 23.0 |
C波段 | 5.0 到 6.0 | 0.30 | 23.0 | 23.0 |
C波段 | 4.5 到 5.0 | 0.30 | 23.0 | 23.0 |
C波段 | 3.4 至 4.2 | 0.30 | 23.0 | 23.0 |
S波段 | 2.0 到 2.2 | 0.30 | 23.0 | 23.0 |
L波段 | 1.2 至 1.4 | 0.25 | 23.0 | 23.0 |
