MASW-011098是一款由 MACOM 公司生产的高功率 SPDT（单刀双掷）PIN 二极管开关，专为高线性度、低插入损耗的射频应用设计，适用于Ka波段及更高频应用。MASW-011098凭借其高可靠性及宽频带特性，专为5G无线基础设施设计，适用于需要高功率处理能力和宽带性能的应用，如5G演示系统、毫米波通信等。

主要特性

工作频率范围：26-40 GHz。

插入损耗：在 40 GHz 时典型值为 1.1 dB，最大值为 1.8 dB。

隔离度：在 40 GHz 时最小值为 27 dB，典型值为 39 dB。

功率处理能力：在 26.5 GHz 下，最高连续波功率可达 13 W（+85°C）。

切换速度：小于 30 纳秒。

封装类型：5 mm x 5 mm 的 20 引脚层压封装，符合 RoHS 标准。

MASW-011098型Ka波段高功率单刀双掷（SPDT）开关MACOM

与其他同类SPDT开关比较：

型号	厂商	频率(GHz)	IL@4GHz(dB)	ISO@4GHz(dB)	P1dB(dBm)
MASW-011098	MACOM	0.1-12	0.8	30	32
SKY13370-381LF	Skyworks	0.1-6	0.5	25	30
HMC544A	Analog	DC-13	1.2	35	33
PE4259	Peregrine	0.1-3	0.4	22	28

封装与引脚定义

封装尺寸：5 mm x 5 mm。

引脚数量：20 引脚。

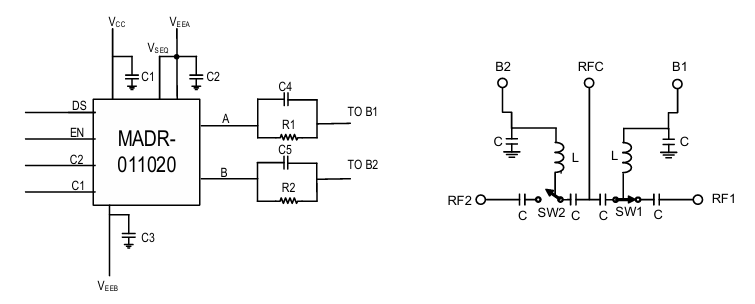

主要引脚功能：

RF1 和 RF2：射频输入/输出端口。

Bias 1 和 Bias 2：偏置电压输入。

GND：接地。

应用场景

l 航空航天与国防：雷达系统、电子战设备及卫星通信。

l 5G与毫米波通信：高频段信号路由与基站切换。

l 测试测量设备：作为高频信号路径切换的核心组件。
