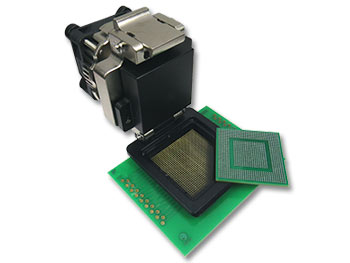

Ironwood Electronics高带宽应用40GHz弹性体BGA插座
发布时间：2020-12-18 16:39:07 浏览：1555
Ironwood Electronics高带宽应用GHz BGA和QFN/MLF插座为小型、经济高效的ZIF（零插入力）插座的原型和测试应用提供了出色的信号完整性。Ironwood Electronics插座支持间距小至0.3mm。
Ironwood Electronics插座中用作IC封装和电路板之间接触器的z轴导电弹性体是一个低电阻（<；0.05欧姆）连接器。弹性体由间距小的镀金丝基体和柔软的硅橡胶绝缘片组成。镀金的铜线从有机硅晶片的上下表面突出数微米。自感值为0.06nh。每个触点的电流容量为2A，弹性体的工作温度范围为-35C至125C。多条镀金导线嵌入弹性体中，顶部为IC器件的每个焊球，底部为PCB焊盘，形成一条电气通路。每一条线路都可以很容易地承载一个典型的IC电源负载，并产生一条干净的信号通路。
Ironwood Electronics是美国著名的高可靠性试验台产品制造商。产品已通过ISO9001：2015，RoHS和ITAR认证。IronwoodElectronics电子产品系列包括插座，适配器，测试系统定制等。 Ironwood Electronics产品，在中国区销售与技术服务支持。欢迎咨询。
详情了解Ironwood Electronics微波请点击：http : //www.leadwaytk.com/public/brand/45.html
或联系我们的销售工程师：0755-83050846 QQ：3312069749
*部分产品型号请咨询我们的销售工程师。
40GHz弹性体BGA插座SG25-2xxx（0.4mm，0.5mm，0.65mm间距）
零件 | 上 | 最大 | 芯片尺寸 | IC尺寸 | IC尺寸 | IC | IC | IC球 | IC球最大 | IC总 | IC球 | IC球 |
编号 | 节距 | 针数 | X | Y | 公差 | 阵列 | 阵列 | 高 | 高度 | 高度 | 共面度 | 直径 |
| （mm） |
| （mm） | （mm） | （mm） | X | Y | 最小值（mm） | （mm） | 最大值（mm） | （mm） | 最大（mm） |
SG25-BGA-2000 | 0.4 | 1156 | 14 | 14 | 0.1 | 34 | 34 | 0.15 | 0.23 | 1 | 0.08 | 0.3 |
SG25-BGA-2001 | 0.4 | 1292 | 14 | 15.5 | 0.1 | 34 | 38 | 0.06 | 0.25 | 1.31 | 0.05 | 0.25 |
SG25-BGA-2002 | 0.4 | 256 | 7 | 7 | 0.07 | 16 | 16 | 0.14 | 0.24 | 2 |
| 0.3 |
SG25-BGA-2003 | 0.4 | 479 | 8.5 | 10.5 | 0.1 | 20 | 25 | 0.1 |
| 0.8 | 0.1 | 0.25 |
SG25-BGA-2004 | 0.4 | 20 | 1.66 | 1.97 | 0.03 | 4 | 5 | 0.17 |
| 2 | 0.08 | 0.3 |
SG25-BGA-2005 | 0.4 | 240 | 6.064 | 6.464 | 0.03 | 15 | 16 | 0.17 | 0.23 | 0.6 | 0.03 | 0.29 |
SG25-BGA-2006 | 0.4 | 169 | 5.631 | 5.495 | 0.025 | 13 | 13 | 0.176 | 0.24 | 0.598 | 0.03 | 0.31 |
SG25-BGA-2008 | 0.4 | 100 | 4.4 | 4.4 | 0.1 | 10 | 10 | 0.16 | 0.22 | 1 | 0.08 | 0.3 |
SG25-BGA-2009 | 0.4 | 841 | 12 | 12 | 0.1 | 29 | 29 | 0.125 |
| 2.5 | 0.15 | 0.25 |
SG25-BGA-2012 | 0.35 | 1064 | 15 | 15 | 0.1 | 61 | 61 | 0.116 |
| 0.753 | 0.08 | 0.25 |
SG25-BGA-2013 | 0.4 | 289 | 7 | 7 | 0.1 | 17 | 17 | 0.12 | 0.25 | 1.2 | 0.08 | 0.3 |
SG25-BGA-2014 | 0.4 | 441 | 9 | 9 | 0.05 | 21 | 21 | 0.125 | 0.205 | 0.8 | 0.08 | 0.29 |
SG25-BGA-2015 | 0.35 | 127 | 4.103 | 4.35 | 0.08 | 16 | 17 | 0.183 | 0.187 | 0.595 | 0.08 | 0.27 |
SG25-BGA-2016 | 0.35 | 54 | 2.76 | 2.76 | 0.04 | 13 | 8 | 0.15 | 0.21 | 0.53 | 0.05 | 0.28 |
SG25-BGA-2018 | 0.4 | 64 | 4 | 4 | 0.1 | 8 | 8 | 0.13 | 0.23 | 0.8 | 0.1 | 0.3 |
SG25-BGA-2019 | 0.4 | 63 | 3.868 | 3.068 | 0.025 | 9 | 7 | 0.16 | 0.22 | 0.69 | 0.05 | 0.3 |
SG25-BGA-2021 | 0.4 | 25 | 2 | 2 | 0.03 | 5 | 5 | 0.13 | 0.17 | 0.5 | 0.05 | 0.25 |
SG25-BGA-2029 | 0.4 | 253 | 7 | 7 |
| 19 | 19 | 0.044 | 0.188 | 0.738 |
| 0.28 |
SG25-BGA-2030 | 0.35 | 56 | 3.528 | 3.137 | 0.025 | 8 | 7 | 0.15 | 0.21 | 0.69 | 0.05 | 0.25 |
SG25-BGA-2031 | 0.4 | 28 | 2 | 3.5 | 0.1 | 4 | 8 | 0.14 | 0.24 | 1 | 0.08 | 0.3 |
