CERNEX波导同轴适配器（CWK）

发布时间：2020-12-21 16:54:37     浏览：1655

CERNEX CWK系列波导同轴适配器可用于频率从1.7~70 GHz的多个波导波段。CERNEX波导同轴适配器（CWK）是为全波导带工作而设计的，具有优良的高性能。CERNEX适配器是需要波导到同轴过渡的理想选择。

CERNEX波导同轴适配器

特色：

全波导带操作

低插入损耗

低驻波率

坚固的机械结构

应用领域：

测试设置

仪器

子系统

收发器

CERNEX 公司是美国知名的微波与毫米波组件企业，目前已经获得AS9100D和ITAR认证，CERNEX为全球商业与军用市场提供高性能的微波增益模块、倍频器、放大器、限幅器、滤波器、衰减器产品。

深圳市立维创展科技有限公司，赢得CERNEX授权代理销售，期待与业界合作，欢迎咨询。


*部分型号请联系我们的销售工程师！

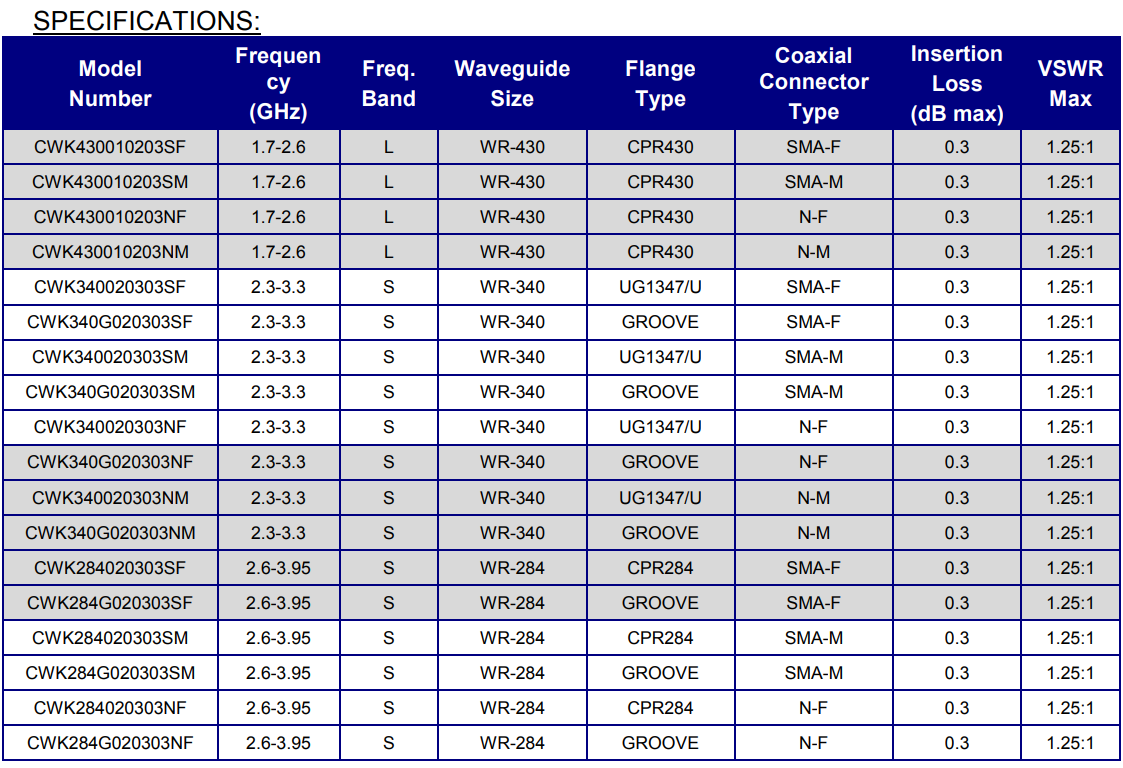

Model NumberFrequency (GHz)Freq. BandWaveguide SizeFlange TypeConnectorCoaxial TypeInsertion Loss (dB max)VSWR Max
CWK430010203SF1.7 - 2.6LWR-430CPR430SMA-F-0.31.25:1
CWK430010203SM1.7 - 2.6LWR-430CPR430SMA-M-0.31.25:1
CWK430010203NF1.7 - 2.6LWR-430CPR430N-F-0.31.25:1
CWK430010203NM1.7 - 2.6LWR-430CPR430N-M-0.31.25:1
CWK340020303SF2.3 - 3.3SWR-340UG1347/USMA-F-0.31.25:1
CWK340G020303SF2.3 - 3.3SWR-340GROOVESMA-F-0.31.25:1
CWK340020303SM2.3 - 3.3SWR-340UG1347/USMA-M-0.31.25:1
CWK340G020303SM2.3 - 3.3SWR-340GROOVESMA-M-0.31.25:1
CWK340020303NF2.3 - 3.3SWR-340UG1347/UN-F-0.31.25:1
CWK340G020303NF2.3 - 3.3SWR-340GROOVEN-F-0.31.25:1
CWK340020303NM2.3 - 3.3SWR-340UG1347/UN-M-0.31.25:1
CWK340G020303NM2.3 - 3.3SWR-340GROOVEN-M-0.31.25:1
CWK284020303SF2.6 - 3.95SWR-284CPR284SMA-F-0.31.25:1
CWK284G020303SF2.6 - 3.95SWR-284GROOVESMA-F-0.31.25:1
CWK284020303SM2.6 - 3.95SWR-284CPR284SMA-M-0.31.25:1
CWK284G020303SM2.6 - 3.95SWR-284GROOVESMA-M-0.31.25:1
CWK284020303NF2.6 - 3.95SWR-284CPR284N-F-0.31.25:1
CWK284G020303NF2.6 - 3.95SWR-284GROOVEN-F-0.31.25:1
