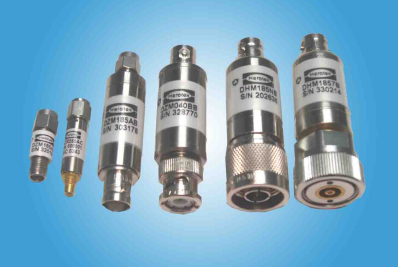

HEROTEK高灵敏度零偏置肖特基探测器100 KHz至26.5 GHz
发布时间：2020-11-19 15:19:14 浏览：1815
肖特基二极管是金属半导体材料结构的半导体二极管，具备正向电压低、开关速度快等优势。与同类型应用中的点接触二极管相比较，HEROTEK零偏压肖特基二极管探测器具备更宽的动态范围、更高的耐热稳定性和更精密的平方律性能。HEROTEK零偏置肖特基二极管探测器不止可适用于精密测试设备、发射机、开关电源、信号监测和导弹制导系统，还可做为微波功率探测器。
零偏置肖特基二极管探测器的一个成熟应用领域是毫米波和亚毫米波功率检验，它可以有效地检测和混合从微波到太赫兹技术的电磁波辐射。
特征
无偏差
匹配输入，实现良好的驻波比
3dB（1.0mV/μw）
非恒定宽动态范围，10μV至5 V（输入功率-50 DBM至+20 DBM）
极平坦频率响应
应用
雷达设备
发射机监测
电源和信号监测
导弹制导系统
实验室测试
深圳市立维创展科技有限公司，授权代理销售HEROTEK产品，产品包括检波器、放大器、限幅器、PIN开关、信号发生器等，HEROTEK产品满足出色的性能，高可靠性和快速交付，欢迎咨询。
详情了解HEROTEK产品请点击：http://www.leadwaytk.com/brand/47.html
或联系我们的销售工程师：0755-83050846 QQ: 3312069749
MODEL | FREQUENCY RANGE (GHz) | MAX VSWR | MAXIMUM FLATNESS (± dB) | LOW LEVEL SENSITIVITY (mV / mW) | HIGH LEVEL OUPUT @ +13dBm (V) | CONNECTOR | SIIZE (INCHES) |
INPUT | OUTPUT | LENGTH | DIA |
DHM020BB | 100 KHz - 2.0 GHz | 1.3:1 | 0.1 (per 100KHz) 0.3 (overall) | 1.0 | 2 | BNC (M)) | BNC (F) | 2.48 | 0.68 |
DHM040BB | 100 KHz - 4.0 GHz |
DHM124AA | 10 MHz - 12.4 GHz | 1.4:1 | 0.5 | 1.0 | 2 | SMA (M) | SMA (F) | 1.05 | 0.32 |
DHM124AB | SMA (M) | BNC (F) | 2.50 | 0.56 |
DHM124NB | N (M) | BNC (F) | 2.46 | 0.75 |
DHMA18AB | 10 MHz - 18.5 GHz | 1.5:1 | 0.5 | 1.0 | 2 | SMA (M) | BNC (F) | 1.89 | 0.39 |
DHM185AB | 2.50 | 0.56 |
DHM185AC | SMA (M) | SMC (M) | 1.20 | 0.32 |
DHM185AA | 10 MHz - 18.5 GHz | 1.4:1 | 0.5 | 1.0 | 2 | SMA (M) | SMA (F) | 1.05 | 0.32 |
DHM185NB | N (M) | BNC (F) | 2.46 | 0.75 |
DHM1857B | APC-7 | BNC (F) | 2.59 | 0.75 |
DHM265AA | 10 MHz - 26.5 GHz | 1.5:1 (to 18.5 GHz) 2:1 (to 26.5 GHz) | 0.5 (to 18.5 GHz ) 1.0 (to 26.5 GHz) | 1.0 | 2 | SMA (M) | SMA (F) | 1.05 | 0.32 |
DHMA26AB | BNC (F) | 1.89 | 0.39 |
DHM265AC | SMC (M) | 1.20 | 0.32 |
DHM2653B | 1.0 | 2 | APC 3.5 (M) | BNC (F) | 1.89 | 0.39 |
DHM2653C | SMC (M) | 1.70 | 0.38 |
