ARRA中型同轴衰减器0.5-18 GHz
发布时间：2020-11-19 15:23:39 浏览：1480

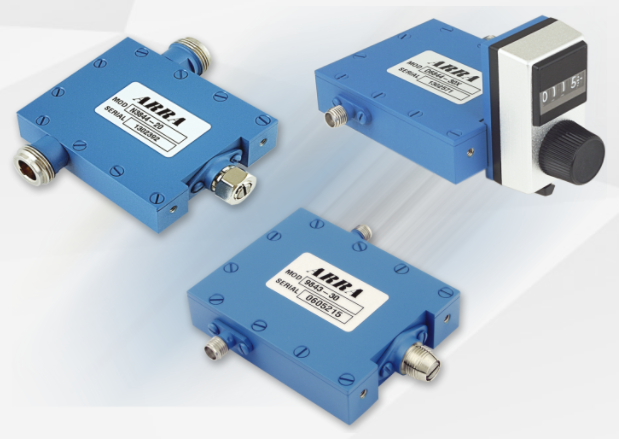

ARRA的介质同轴衰减器代表了最完整的介质连续可变衰减器系列。ARRA大多数衰减器已经过各种军事用途的认证。由于ARRA衰减是以非接触方式实现的，因此这些单元提供了最大的无磨损性能和高可靠性。
这些设备使用了ARRA的专有耗散材料，可以在很宽的温度范围内工作，ARRA衰减特性几乎没有变化。
应用领域
这些标准形式是理想的应用，可以设置衰减，然后锁定和放置很长时间而不移动。
该面板安装版本是理想的应用程序需要前面板调整和监测通过输出功率。
计数转台是需要校准或重置基准的面板安装应用的理想选择。
数字计数器版本执行与转台相同的任务，但具有更高的分辨率。校准表可用于校准T&D选项。
一般规格
射频功率： 平均5瓦，峰值3 kW
温度范围： -55°C至+ 85°C
材料： 主体-铝/连接器-不锈钢
表面处理： 符合MIL-C-22750的ARRA蓝色 |
ARRA是美国著名的微波器件制造商，专业生产同轴和波导接口产品。ARRA产品包括：衰减器、直流隔离器、耦合器、功率分配器、组合器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208，以及NASA和航空航天标准。
深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。
详情了解ARRA产品请点击：http://www.leadwaytk.com/brand/48.html
或联系我们的销售工程师：0755-83050846 QQ: 3312069749
Frequency Range (GHz) | Attenuation Range (dB) | VSWR (Max) | Insertion Loss
(Max dB) | Standard Form Factor | Model No. |
0.5-1.0 | 10 | 1.80 | 0.50 | 6931 | 2854-10 |
0.75-1.5 | 10 | 1.50 | 0.50 | 6931 | 2-3854-10 |
20 | 1.50 | 0.50 | 6931 | 2-3854-20 |
1.0-2.0 | 15 | 1.50 | 0.50 | 4061 | 3844-15 |
20 | 1.50 | 0.50 | 6931 | 3854-20 |
30 | 1.50 | 0.50 | 6931 | 3854-30 |
1.5-2.0 | 20 | 1.50 | 0.50 | 4061 | 3844-20 |
40 | 1.50 | 0.50 | 6931 | 3854-40 |
0.8-2.5 | 10 | 1.50 | 0.50 | 6931 | 2-4854-10 |
20 | 1.50 | 0.50 | 6931 | 2-4854-20 |
2.0-4.0 | 10 | 1.50 | 0.50 | 4061 | 4844-10 |
20 | 1.50 | 0.50 | 4061 | 4844-20 |
30 | 1.50 | 0.50 | 4061 | 4844-30 |
40 | 1.50 | 0.50 | 6931 | 4854-40 |
4.0-8.0 | 10 | 1.50 | 0.50 | 4061 | 5844-10 |
20 | 1.50 | 0.50 | 4061 | 5844-20 |
30 | 1.50 | 0.50 | 4061 | 5844-30 |
40 | 1.50 | 0.50 | 4061 | 5844-40 |
5.4-11.0 | 10 | 1.35 | 0.50 | 4061 | 5-6844-10X |
20 | 1.35 | 0.50 | 4061 | 5-6844-20X |
7.0-11.0 | 10 | 1.30 | 0.50 | 4061 | 6844-10X |
20 | 1.30 | 0.50 | 4061 | 6844-20X |
30 | 1.50 | 0.50 | 4061 | 6844-30X |
1.0-12.4 | 10 | 1.50 | 0.50 | 4061 | 3-6844-10 |
2.0-12.4 | 10 | 1.50 | 0.50 | 4061 | 4-6844-10 |
20 | 1.50 | 0.50 | 4061 | 4-6844-20 |
4.0-12.4 | 10 | 1.50 | 0.50 | 4061 | 5-6844-10 |
20 | 1.50 | 0.50 | 4061 | 5-6844-20 |
30 | 1.50 | 0.50 | 4061 | 5-6844-30 |
8.0-12.4 | 10 | 1.50 | 0.50 | 4061 | 6844-10 |
20 | 1.50 | 0.50 | 4061 | 6844-20 |
30 | 1.50 | 0.50 | 4061 | 6844-30 |
40 | 1.50 | 0.50 | 4061 | 6844-40 |
12.4-18.0 | 10 | 1.70 | 1.00 | 4061 | 9844-10 |
20 | 1.50 | 0.50 | 4061 | 9844-20 |
30 | 1.50 | 0.50 | 4061 | 9844-30 |
40 | 1.50 | 0.50 | 4061 | 9844-40 |
Frequency Range (GHz) | Attenuation Range (dB) | Attenuation vs (Freq ±dB) | VSWR (Max) | Insertion Loss (Max dB) | Form Factor | Model No. |
0.86-0.90 | 10 | 0.25 | 1.60 | 0.50 | 6931 | 2853-10A |
15 | 0.50 | 1.60 | 0.50 | 6931 | 2853-15A |
0.82-0.98 | 10 | 0.50 | 1.60 | 0.50 | 6931 | 2853-10B |
15 | 0.75 | 1.60 | 0.50 | 6931 | 2853-15B |
0.80-1.0 | 10 | 0.75 | 1.50 | 0.50 | 6931 | 2853-10 |
20 | 1.00 | 1.50 | 0.50 | 6931 | 2853-20 |
1.25-1.35 | 20 | 0.50 | 1.50 | 0.50 | 4061 | 3843-20A |
1.2-1.4 | 15 | 1.25 | 1.50 | 0.50 | 4061 | 3843-15A |
1.2-1.6 | 10 | 0.75 | 1.50 | 0.50 | 6931 | 3853-10 |
20 | 1.25 | 1.50 | 0.50 | 6931 | 3853-20 |
1.0-1.5 | 10 | 1.00 | 1.50 | 0.50 | 6931 | 3853-10A |
20 | 1.50 | 1.50 | 0.50 | 6931 | 3853-20A |
1.5-2.0 | 10 | 0.75 | 1.50 | 0.50 | 6931 | 3853-10B |
20 | 1.00 | 1.50 | 0.50 | 6931 | 3853-20B |
1.7-2.2 | 10 | 0.50 | 1.50 | 0.50 | 6931 | 3-4853-10 |
20 | 0.75 | 1.50 | 0.50 | 6931 | 3-4853-20 |
2.0-2.1 | 15 | 0.20 | 1.50 | 0.50 | 4061 | 4843-15A |
2.0-2.2 | 20 | 0.50 | 1.50 | 0.50 | 4061 | 4843-20A |
2.0-4.0 | 10 | 1.00 | 1.50 | 0.50 | 4061 | 4843-10 |
10 | 0.50 | 1.50 | 0.50 | 6931 | 4853-10 |
20 | 1.00 | 1.50 | 0.50 | 6931 | 4853-20 |
30 | 1.75 | 1.50 | 0.50 | 6931 | 4853-30 |
3.7-4.2 | 20 | 1.00 | 1.50 | 0.50 | 4061 | 4-5843-20 |
2.9-4.3 | 10 | 0.25 | 1.50 | 0.50 | 6931 | 4-5853-10 |
20 | 0.50 | 1.50 | 0.50 | 6931 | 4-5853-20 |
30 | 1.00 | 1.50 | 0.50 | 6931 | 4-5853-30 |
4.0-8.0 | 10 | 0.50 | 1.50 | 0.50 | 4061 | 5843-10 |
20 | 1.00 | 1.50 | 0.50 | 4061 | 5843-20 |
6.2-7.0 | 15 | 0.25 | 1.50 | 0.50 | 4061 | 5843-15A |
7.2-8.4 | 30 | 1.00 | 1.50 | 0.50 | 4061 | 5-6843-30A |
7.9-8.4 | 30 | 0.50 | 1.50 | 0.50 | 4061 | 5-6843-30B |
8.0-12.4 | 10 | 0.50 | 1.70 | 1.00 | 4061 | 6843-10 |
20 | 1.00 | 1.70 | 1.00 | 4061 | 6843-20 |
30 | 2.00 | 1.70 | 1.00 | 4061 | 6843-30 |
12.4-18.0 | 20 | 1.00 | 1.70 | 1.00 | 4061 | 9843-20 |
30 | 2.00 | 1.70 | 1.00 | 4061 | 9843-30 |
