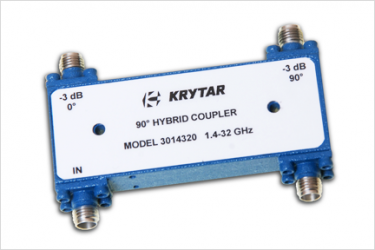

KRYTAR混合耦合器3 dB 90度
发布时间：2020-11-11 15:37:24 浏览：1862
KRYTAR的90度混合耦合器具有多种功能，包括各种商业和军事应用中的信号分离和合并、交换电路和天线波束形成网络。KRYTAR 90度混频器用于需要在两条90度分离传输线之间平衡功率的电路。
KRYTAR的混合耦合器在一个紧凑的封装中提供了广泛的频率覆盖，提供了低插入损耗、高指向性和紧密耦合。KRYTAR混合耦合器为这些频段的许多应用提供了简单的解决方案，包括电子战（EW）、商用无线、卫星通信、雷达、信号监测和测量、天线波束形成和EMC测试环境。在许多空间约束下，KRYTAR耦合器的紧凑尺寸是理想的。这些耦合器也可以按照军用规格制造。KRYTAR为满足或超过关键性能和/或包装规范的定制设计提供完整的工程服务。
KRYTAR为满足或超过关键性能和/或包装规范的定制设计提供完整的工程服务。
深圳市立维创展科技授权代理RADITEK产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
详情了解RADITEK产品请点击：http://www.leadwaytk.com/brand/13.html
或联系我们的销售工程师：0755-83050846 QQ: 3312069749
*部分产品型号需求请联系我们的工程师。
Model Number | Frequency | Frequency | Amplitude Imbalance (dB) | Phase Imbalance (Degrees) | Isolation (dB Min) | VSWR (Max) | Insertion Loss (dB Max) |
| Min. (GHz) | Max. (GHz) |
|
|
|
|
|
3040440 | 4 | 44 | ± 1.2 | ±12 | 4-30 GHz: >13 | 4-30 GHz: 1.65 | <3.2 |
|
|
|
|
| 30-40 GHz: >8 | 30-44 GHz: 1.90 |
|
3100400 | 10 | 40 | ± 0.70 | ± 10 | 12 | 1.8 | 2 |
3100400K | 10 | 40 | ± 0.70 | ± 10 | 12 | 1.8 | 2 |
3017360K | 1.7 | 36 | ± 1.70 | ± 12 | 12 | 1.85 | 4.35 |
3050360K | 5 | 36 | ± 1.50 | ± 15 | 11 | 1.8 | 2.8 |
3014320 | 1.4 | 32 | ± 1.55 | ± 12 | 12 | 1.9 | 3.5 |
3014265 | 1.4 | 26.5 | ± 1.20 | ± 12 | 12 | 1.8 | 3 |
3017265 | 1.7 | 26.5 | ± 1.50 | ± 10 | 14 | 1.85 | 3.4 |
3100265K | 10 | 26.5 | ± 0.55 | ± 7 | 15 | 1.61 | 1.3 |
3060200 | 6 | 20 | ± 0.40 | ± 5 | 14 | 1.45 | 1 |
1831 | 1 | 18 | ± 0.50 | ± 10 | 17 | 1.35 | 2 |
3014180 | 1.4 | 18 | ± 1.00 | ± 10 | 12 | 1.7 | 2.7 |
3017180 | 1.7 | 18 | ± 1.50 | ± 10 | 15 | 1.75 | 3.2 |
1830 | 2 | 18 | ± 0.40 | ± 7 | 17 | 1.35 | 1.4 |
1230 | 1 | 12.4 | ± 0.40 | ± 7 | 20 | 1.3 | 1.4 |
3020080 | 2 | 8 | ± 0.35 | ± 3 | 19 | 1.25 | 0.65 |
3005070 | 0.5 | 7 | ± 0.40 | ± 5 | 19 | 1.3 | 1.3 |
3005040 | 0.5 | 4 | ± 0.70 | ± 5 | 18 | 1.35 | 1.2 |
3010040 | 1 | 4 | ± 0.60 | ± 6 | 17 | 1.3 | 1 |
