Aeroflex同轴和带状线模块限制器
发布时间：2020-11-11 15:38:53 浏览：1566

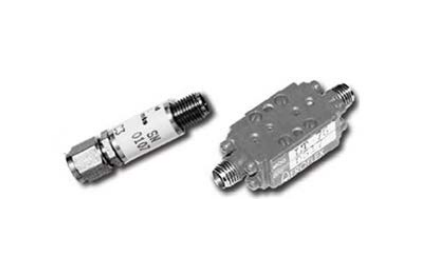

Pin二极管和低泄漏限制器
传统限幅器的泄漏电平通常高达+20dbm，恢复时间小于40nsec。Aeroflex微波管脚二极管和低泄漏限制器型号可处理高达100W的峰值功率，覆盖频率从100MHz到40GHz。Aeroflex限制器的1dB压缩约为+11dbm。提供具有更高功率处理的定制型号。
Aeroflex低泄漏限制器比传统限制器具有更低的阈值和泄漏水平，以保护更敏感的部件。Aeroflex限制器阈值（1dB压缩）通常为+5dBm。Aeroflex低泄漏限制器还可以处理100W以上的峰值功率水平。峰值漏电比CW漏电更高，因为它们与传统限制器相同。当频率低于2GHz时，这种情况会被夸大。
特征
•低插入损耗
•低泄漏电源电路保护
•高CW功率处理
•密封模块
•多种包装风格
•提供定制设计
Frequency Range (GHz) | Part Number | Peak Input Power (W) | CW Input Power (Watts) | Maximum Flat Leakage (Peak Power) (+dBm) | Maximum Flat Leakage (CW Power) (+dBm) | Maximum Insertion Loss (dB) | Maximum VSWR | Standard Case Styles | Optional Case Styles | Limiter Type |
0.1 - 1.1 | ACLM-4538 | 100 | 2 | 20 | 18 | 0.4 | 1.4:1 | C3 | C36,C37,M22 | Pin Diode |
0.5 - 2 | ACLM-4530 | 100 | 2 | 20 | 18 | 0.4 | 1.4:1 | C3 | C36,C37,M22 | Pin Diode |
0.1 - 4 | ACLM-4637 | 100 | 2 | 20 | 17 | 0.5 | 1.4:1 | C3 | C36,C37,M22 | Pin Diode |
4 - 8 | ACLM-4532 | 100 | 2 | 20 | 17 | 1.0 | 1.5:1 | C3 | C36,C37,M22 | Pin Diode |
8 - 12 | ACLM-4533 | 100 | 2 | 21 | 18 | 1.5 | 1.6:1 | C3 | C36,C37,M22 | Pin Diode |
0.5 - 18 | ACLM-4601 | 100 | 1 | 21 | 18 | 1.8 | 1.9:1 | C36 | C37,M22 | Pin Diode |
2 – 18 | ACLM-4537 | 100 | 1 | 21 | 18 | 1.8 | 1.9:1 | C36 | C37,M22 | Pin Diode |
0.02 - 0.5 | ACLM-4594F | 100 | 3 | - | 13.5 | 0.4 | 1.3:1 | C3 | C36,C37,M10,M22 | Low Leakage |
0.1 - 2 | ACLM-4800F | 100 | 2 | - | 13.5 | 0.5 | 1.3:1 | C3 | C36,C37,M10,M22 | Low Leakage |
0.5 - 2 | ACLM-4650F | 100 | 2 | - | 13.5 | 0.5 | 1.4:1 | C3 | C36,C37,M10,M22 | Low Leakage |
0.5 - 6 | ACLM-4700F | 100 | 2 | - | 13.5 | 0.8 | 1.5:1 | C3 | C36,C37,M22 | Low Leakage |
2 - 8 | ACLM-4504F | 100 | 2 | - | 13 | 0.8 | 1.5:1 | C3 | C36,C37,M22 | Low Leakage |
1 - 18 | ACLM-4618F | 100 | 2 | - | 13 | 2.4 | 2.4:1 | C36 | C37,M22 | Low Leakage |
高功率和表面安装限制器
高功率限制器用于保护敏感接收器电路免受近距离威胁（如大功率雷达或通信发射机）。Aeroflex 60W型号可处理高功率CW。所有Aeroflex型号都能处理1000W峰值，具有低插入损耗和低泄漏水平。Aeroflex限制器可用于n型或SMA连接器版本。
Aeroflex表面安装限制器的设计目的是提供比传统限制器更高的功率处理，紧凑的设计。这些器件覆盖20–6000 MHz的频带，并将10W CW的输入功率限制在-55C至+85C的工作温度范围内。峰值功率处理额定为1kW，脉冲宽度为1US，占空比为0.1%。
Aeroflex的典型泄漏水平小于12.5dbm（在1W输入下测量）。这些装置有下拉式和表面安装两种。
特征
低插入损耗
低泄漏电源电路保护
高CW功率处理
多种包装样式-高功率
密封模块-表面安装
Frequency Range (GHz) | Part Number | Peak Input Power (KW) | CW Input Power (Watts) | Maximum Flat Leakage (CW Power) (+dBm) | Maximum Insertion Loss (dB) | Maximum VSWR | Standard Case Styles | Optional Case Styles | Limiter Type |
0.0005 - 0.03 | ACLM-4869 | 1 | 60 | 14 | 0.1 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.1 - 0.5 | ACLM-4930 | 1 | 60 | 14 | 0.2 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.1 - 1.0 | ACLM-4871 | 1 | 60 | 14 | 0.2 | 1.28:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.002 - 1.5 | ACLM-4932 | 1 | 60 | 14 | 0.25 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.02 - 2.0 | ACLM-4924 | 1 | 60 | 13 | 0.35 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.5 - 2.0 | ACLM-4947 | 1 | 60 | 14 | 0.35 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.0001 - 3.0 | ACLM-4896 | 1 | 60 | 13 | 0.4 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
2.0 - 3.0 | ACLM-4828 | 1 | 60 | 13 | 0.5 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.6 - 3.1 | ACLM-4891 | 1 | 60 | 13 | 0.5 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
2.7 - 3.1 | ACLM-4852 | 1 | 60 | 13 | 0.5 | 1.25:1 | C46 | C24,C25,C88,C89,M70 | High Power |
3.0 - 3.7 | ACLM-4905 | 1 | 60 | 13 | 0.8 | 1.9:1 | C46 | C24,C25,C88,C89,M70 | High Power |
2.0 - 4.0 | ACLM-4943 | 1 | 60 | 13 | 1.2 | 2:1 | C46 | C24,C25,C88,C89,M70 | High Power |
0.02 - 3.0 | ACLM-4812F | 1 | 10 | 12.5 | 1.0 | 1.4:1 | M17 | M16, M22 | Surface Mount |
0.02 - 6.0 | ACLM-4748F | 1 | 10 | 12.5 | 1.0 | 1.4:1 | M17 | M16, M22 | Surface Mount |
2.0 - 6.0 | ACLM-4805F | 1 | 10 | 12.5 | 1.0 | 1.4:1 | M17 | M16, M22 | Surface Mount |
0.02 - 1.0 | ACLM-4866F | 1 | 10 | 12.5 | 0.7 | 1.4:1 | M17 | M16, M22 | Surface Mount |
