Ironwood Electronics高速应用插座的GTP插座类型
发布时间：2020-09-15 15:10:30 浏览：1616

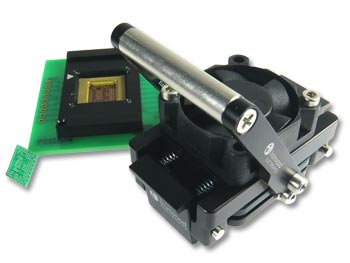

Ironwood Electronics的GTP插座是几乎所有BGA、QFN或LGA设备应用程序的原型设计和生产测试的理想选择。Ironwood Electronics高速应用插座IC插座提供优良的信号完整性和高的机械耐久性。创新的弹性体互连技术提供低信号损耗(94GHz时1dB)，并支持BGA、QFN和LGA封装，间距小于0.35mm。通过配置专有的金表冠，Ironwood Electronics的GTP套接字还可以提供超过200000周期的正确配置。Ironwood Electronics高速应用程序套接字GTP套接字是机械地安装在目标系统的平台上，使用安装和对准孔。这些低插座比实际的IC封装(行业中最小的封装)每面只大2.5mm。
GTP插座类型的Ironwood Electronics高速应用插座利用了与GT一样优秀的弹性体技术，同时添加了专有的金表冠，以提供行业领先的信号性能和高耐久性。
用于BGA、QFN或LGA应用的Ironwood Electronics高速应用插座，GTP接触技术可提供>94 GHz信号速度，并可用于ATE套接字等高周期寿命应用，支持间距为0.35mm至1.27mm。
深圳市立维创展科技授权代理 Ironwood Electronics产品，在中国区销售与技术服务支持。欢迎咨询。
详情了解Ironwood Electronics微波请点击：http://www.leadwaytk.com/brand/45.html
或联系我们的销售工程师：0755-83050846 QQ: 3312069749
GTP弹性体BGA插座
零件编号 | 上 | 最大 | IC尺寸 | IC尺寸 | IC尺寸 | IC | IC | IC球 | IC球最大 | IC总 | IC球 | IC球 |
| 节距 | 针数 | X | Y | 公差 | 阵列 | 阵列 | 高 | 高度 | 高度 | 共面度 | 直径 |
| （mm） |
| （mm） | （mm） | （mm） | X | Y | 最小值（mm） | （mm） | 最大值（mm） | （mm） | 最大（mm） |
GTP-BGA-2001 | 1个 | 189 | 18 | 18 | 0.2 | 17 | 17 | 0.4 | 0.6 | 2.5 | 0.2 | 0.7 |
GTP-BGA-2002 | 0.8 | 625 | 21 | 21 | 0.2 | 25 | 25 | 0.27 | 0.45 | 1.7 | 0.15 | 0.55 |
GTP-BGA-2003 | 1个 | 1369 | 37.5 | 37.5 | 0.1 | 37 | 37 | 0.4 | 0.6 | 3.01 | 0.2 | 0.7 |
GTP-BGA-2004 | 0.8 | 715 | 27 | 27 | 0.2 | 32 | 32 | 0.3 | 0.5 | 2.5 | 0.25 | 0.55 |
GTP-BGA-2005 | 1个 | 64 | 9 | 9 | 0.07 | 8 | 8 | 0.4 | 0.6 | 1.3 | 0.15 | 0.7 |
GTP-BGA-2006 | 1个 | 256 | 17 | 17 | 0.2 | 16 | 16 | 0.4 | 0.6 | 3.02 | 0.25 | 0.7 |
GTP-BGA-2010 | 1个 | 1760 | 42.5 | 42.5 | 0.2 | 42 | 42 | 0.4 | 0.6 | 3.36 |
| 0.7 |
GTP-BGA-2015 | 0.5 | 361 | 10 | 10 | 0.15 | 19 | 19 | 0.13 | 0.27 | 1.2 | 0.08 | 0.35 |
GTP-BGA-2016 | 0.8 | 602 | 23 | 23 | 0.2 | 28 | 28 | 0.3 | 0.5 | 2.766 | 0.2 | 0.6 |
GTP-BGA-2017 | 1个 | 1156 | 35 | 35 | 0.2 | 34 | 34 | 0.4 | 0.6 | 3.16 | 0.2 | 0.7 |
GTP-BGA-2018 | 0.5 | 336 | 9 | 10.5 | 0.1 | 17 | 20 | 0.2 | 0.3 | 1.4 | 0.1 | 0.3 |
GTP-BGA-2019 | 1个 | 572 | 25 | 25 | 0.1 | 24 | 24 | 0.4 | 0.6 | 2.173 | 0.2 | 0.74 |
GTP-BGA-2020 | 0.8 | 361 | 16 | 16 | 0.2 | 19 | 19 | 0.16 | 0.26 | 1.22 | 0.1 | 0.35 |
GTP-BGA-2021 | 0.5 | 132 | 4.275 | 4.575 | 0.025 | 11 | 12 | 0.17 | 0.2 | 2 | 0.05 | 0.3 |
GTP-BGA-2022 | 0.3 | 368 | 8 | 8 | 0.1 | 23 | 23 | 0.06 | 0.16 | 1个 | 0.08 | 0.23 |
GTP-BGA-2023 | 1个 | 2028年 | 43 | 59 | 0.05 | 41 | 57 | 0.6 |
| 4.608 |
|
|
GTP-BGA-2024 | 0.4 | 54 | 2.64 | 3.94 | 0.025 | 6 | 9 | 0.164 | 0.223 | 0.65 | 0.08 | 0.293 |
GTP-BGA-2025 | 0.8 | 484 | 19 | 19 | 0.1 | 22 | 22 | 0.3 | 0.5 | 2.74 |
| 0.7 |
GTP-BGA-2026 | 1个 | 256 | 17 | 17 | 0.2 | 16 | 16 | 0.4 | 0.6 | 3.02 | 0.25 | 0.7 |
GTP-BGA-2028 | 1个 | 324 | 19 | 19 | 0.2 | 18 | 18 | 0.47 | 0.58 | 2.99 | 0.2 | 0.7 |
GTP弹性体QFN插座
零件编号 | 上 | 最大 | IC尺寸 | IC尺寸 |
| 节距 | 针数 | X | Y |
| （mm） |
| （mm） | （mm） |
GTP-QFN-3000 | 0.4 | 48 | 6 | 6 |
GTP-QFN-3001 | 0.5 | 12 | 3 | 3 |
GTP-QFN-3002 | 0.5 | 48 | 7 | 7 |
GTP-QFN-3003 | 0.4 | 16 | 2 | 2 |
GTP-QFN-3004 | 0.5 | 32 | 5 | 5 |
GTP-QFN-3005 | 0.4 | 18 | 2 | 2.4 |
GTP-QFN-3007 | 0.5 | 24 | 3.9 | 3.9 |
GTP-QFN-3008 | 0.5 | 24 | 4 | 4 |
GTP-QFN-3009 | 0.4 | 30 | 2.5 | 4.5 |
GTP-QFN-3010 | 1.016 | 48 | 14.3 | 14.3 |
GTP-QFN-3011 | 0.4 | 40 | 6 | 4 |
GTP-QFN-3012 | 0.4 | 88 | 10 | 10 |
GTP-QFN-3013 | 0.5 | 211 | 9.6 | 9.6 |
GTP-QFN-3014 | 0.5 | 64 | 16 | 16 |
GTP-QFN-3015 | 0.5 | 24 | 4 | 4 |
GTP-QFN-3016 | 0.5 | 24 | 4 | 4 |
GTP-QFN-3017 | 0.5 | 32 | 5 | 5 |
GTP-QFN-3019 | 0.4 | 68 | 8 | 8 |
GTP-QFN-3020 | 0.5 | 24 | 4 | 4 |
GTP-QFN-3021 | 0.5 | 8 | 3 | 3 |
GTP弹性体LGA插座
零件编号 | 上 | 最大 | IC尺寸 | IC尺寸 | IC尺寸 | IC | IC | IC总 | IC球 |
| 节距 | 针数 | X | Y | 公差 | 阵列 | 阵列 | 高度 | 共面度 |
| （mm） |
| （mm） | （mm） | （mm） | X | Y | 最大值（mm） | （mm） |
GTP-LGA-1001 | 0.5 / 0.55 | 88 | 7 | 7 | 0.15 | 11 | 4 | 0.8 | 0.08 |
