C2327J5003AHF 90度混合耦合器2.3 - 2.7GHZ现货

发布时间：2020-03-25 11:32:39     浏览：1822

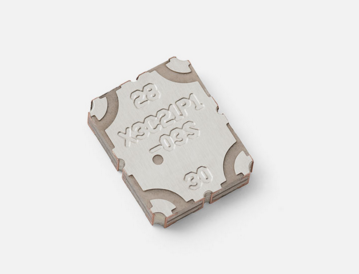

C2327J5003A00是一款低成本、低配置的超小型高性能3分贝耦合器在一个易于使用的表面安装包。它是设计的用于WiMax、WiBro、WiFi、ISM和EUMTS应用程序。C2327J5003A00是适用于平衡功率和低噪声放大器，以及信号分配和其他低插入损耗、紧幅相平衡的应用必修的。C2327J5003A00可在磁带和卷盘上选择并放置在高处批量生产。所有的兴格元件都是由陶瓷填充聚四氟乙烯制成的具有优异的电气和机械稳定性的复合材料Y热膨胀系数（CTE）为17 ppm/℃。


MHz 0.7mm高度轮廓WiMax，WiBro，WiFi，ISM和EUMTS低插入损耗高隔离度可表面安装的磁带和卷轴非导电表面符合RoHS

参数频率端口阻抗回波损耗隔离插入损耗*振幅平衡相平衡（相对于90°）功率处理工作温度

*室温下的插入损耗（插入损耗在+85ºC时约高0.1 dB）

顶视图（近侧）.079±.004 [2.00±0.10]侧视图底视图（远侧）1.039 [0.98]方向标记表示引脚位置引脚名称输入GND隔离直接GND耦合6X.012 [0.30]

可在卷带包装上进行拾取和放置制造。

重要参数

频率（GHZ）：2.3 - 2.7

功率（W）：4

回波损耗（dB）：15

插入损耗（dB）：0.40

深圳市立维创展科技有限公司是Anaren品牌的代理经销商，主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品，产品原装库存，极具价格优势，欢迎咨询

详情了解C2327J5003AHF 混合耦合器请点击：http://www.leadwaytk.com/product/239.html

或联系我们的销售工程师：0755-83050846  QQ: 3312069749
