MAAM-011109宽带放大器10MHz - 40GHz现货

发布时间：2020-03-19 11:40:36     浏览：1729

MAAM-011109是易于使用的宽带放大器的工作频率为10MHz - 40GHz 的器件具有13dB的增益和+18dBm输出功率，匹配为50Ω，具有典型的回波损耗优于15dB，此放大器需要双DC电源：5v（190mA）和低电流-5v（<1 mA）.

MAAM-011109集成了宽带偏置扼流圈，直流阻隔和旁路电容器，其他功能包括栅极偏置调整引脚更改功率或温度的电流设置，增益调整控制引脚，允许15dB的增益控制（0至1v）和一个温度补偿检测器提供相对输出的直流电压的引脚功率。


MAAM-011109非常适合任何情况需要从10MHz到50Ω 增益的应用40GHz，在需要传入信号在很宽的宽带范围内变化，例如：实验室、仪器和防御应用程序。

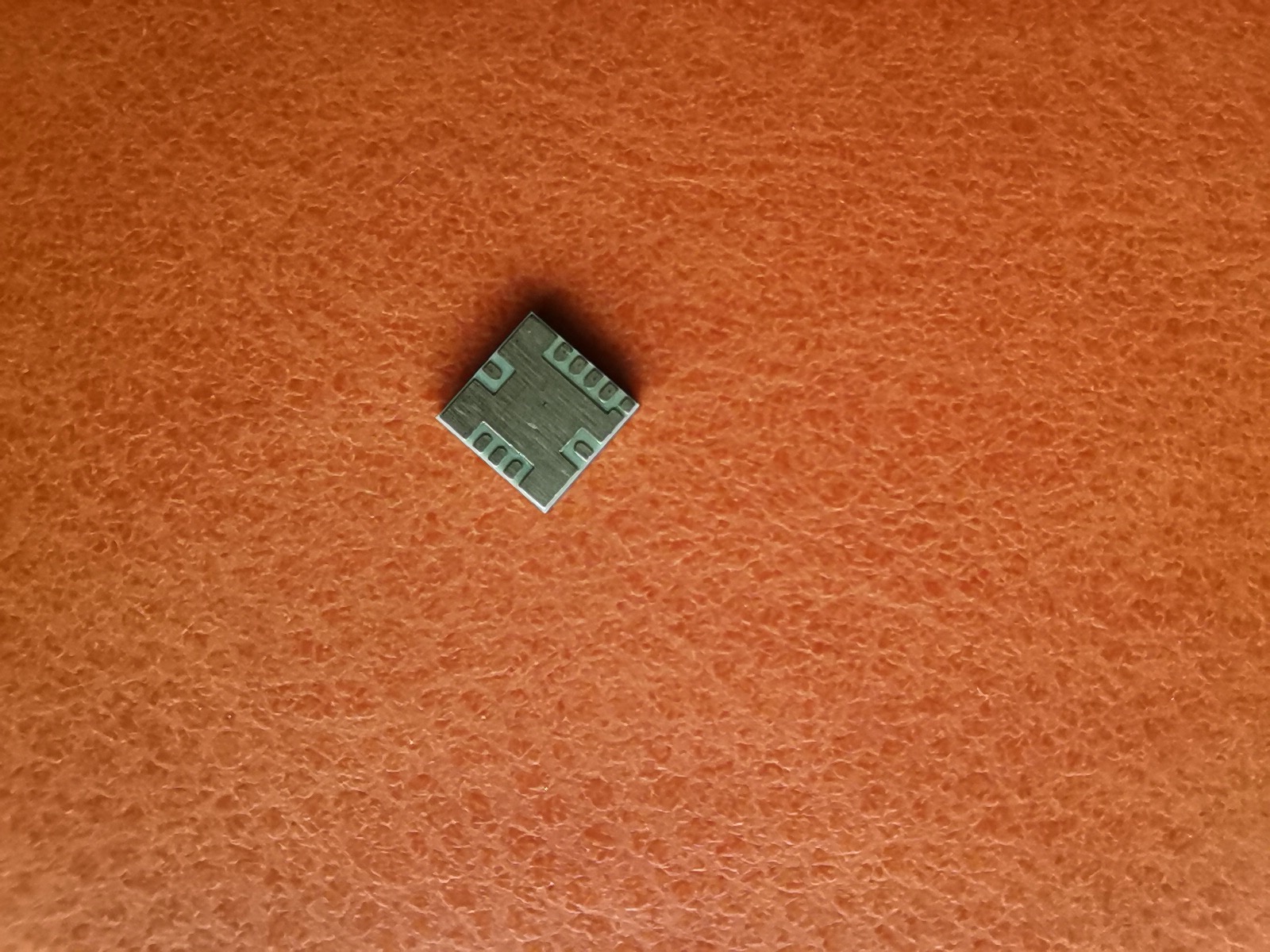

该设备位于无铅5X5X1.3毫米中可以处理和放置的包装标准的取放组装设备。包装基座是两层层压成型的层压板完全兼容PCB环境和清洗条件，改模板包括一个GaAs MMIC为性能和可靠性完全钝化。

MAAM-011109特征

13dB增益

50Ω输入/输出匹配

+18dBm输出功率

+5v直流电，190mA

无铅5毫米9引脚LGA封装

符合RoHS和260℃回流焊

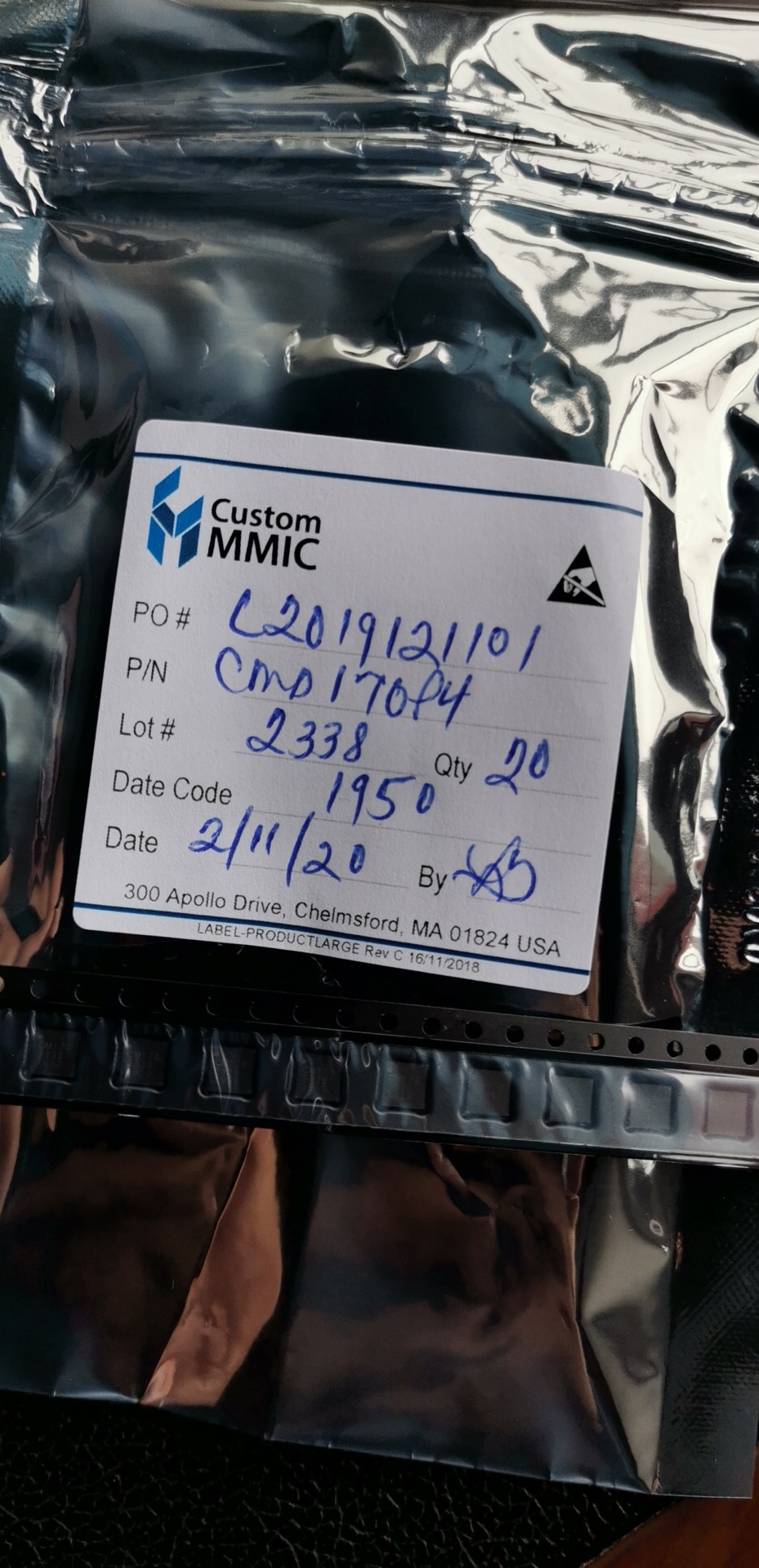

美国Custom MMIC成立于2006年，是一家无晶圆射频和微波MMIC的设计公司，受到政府和军工oem的委托，承担他们最大的微波电路挑战。深圳市立维创展科技有限公司是Custom MMIC品牌的代理经销商，产品原装库存，极具价格优势，欢迎咨询

详情了解MAAM-011109混合耦合器请点击：http://www.leadwaytk.com

或联系我们的销售工程师：0755-83050846  QQ: 3312069749
