超小型高压DC-DC电源模块1500至5000VDC输出——PICO电源模块

发布时间：2018-12-12 16:04:17     浏览：6457

0.500“x 0.500”x 0.500“

高达5,000 VDC输出

AV：对于隔离应用，正或负输出
AV-P：对于正输出，具有公共地
AV-N：对于负输出，具有公共地

该系列非稳压高压DC-DC转换器采用超小型封装封装。有114种不同型号可供选择。这些单输出单元将在温度范围为-25操作º C至70 º没有散热片或电降额℃。对于军事应用，可提供-55ºC至+85ºC的工作温度范围。还提供符合MIL-STD-883标准的可选环境筛选包。



特征

  • 3个不同系列，以最大化您的设计潜力
  • 在环境温度为70º时输出1.25瓦
  • 超小型尺寸0.500“高，5.0克重量，0.125立方英寸体积
  • 6个输入电压范围分别为5,12,15,24,28和48 VDC
  • 提供MIL-STD 883选项
  • 无需散热片或电气降额

选项可用

  • Per Mil。标准。883
  • 扩展的工作温度（-55ºC至+85ºC）
  • 稳定烘烤（+125ºC环境温度）
  • 温度循环（-55ºC至+125ºC）
  • 嗨温度，全功率燃烧
典型特征：
  • 测试条件：除非另有说明，否则环境温度为25ºC，输入电压为额定值。
  • 线路规则：输出直接与输入相对应。
  • 输入电压范围：所有型号的± 10％
  • 满载时的输出电压容差（标称输入）：± 3％
    请始终将负载保持在最低10％。
    注意：如需更严格的输出电压容差，请咨询工厂。
  • 转换器频率： 20 - 40 KHz
  • 输出温度系数： 0.05％/ºC适用于所有型号
  • 工作温度： -25ºC至+70ºC环境温度。不需要散热器。
  • 储存温度： -55ºC至+125ºC

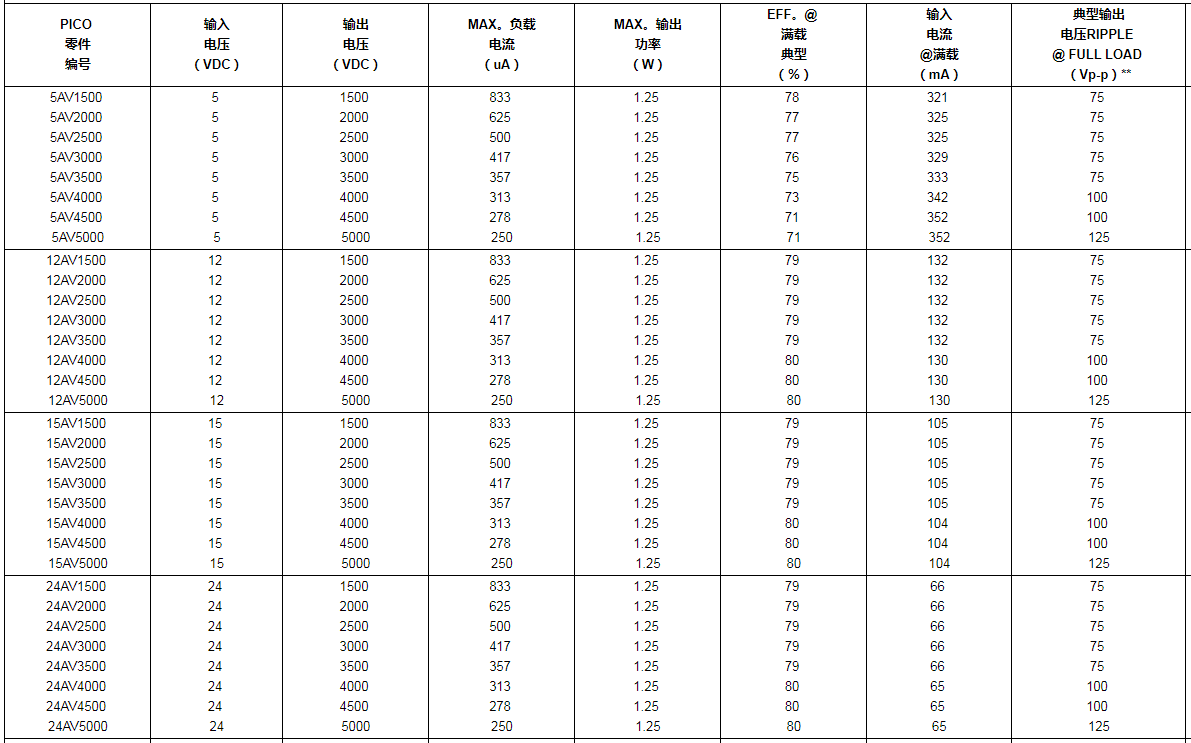

型号以及参数



由于篇幅有限，更多的DC-DC电源模块参数型号以及技术支持，请点击右侧客服联系我们！！！


更多相关的DC-DC转换器产品，请点击：

可调节高达2.5W宽输入超小型隔离式DC-DC电源模块

1.25W高可靠性和超小型薄型DC-DC转换器

500V超小型薄型隔离式DC-DC电源模块1.25W
