高输出电压6000VDC至10000VDC超小型薄型DC-DC电源模块

发布时间：2018-12-12 16:17:24     浏览：2281

该系列不受控制的高压DC-DC转换器输出电压高达10,000 VDC，采用超小型封装封装。提供50种不同的标准型号。这些单输出单元可在-25ºC至+70ºC的温度范围内工作，无散热片或电气降额。对于军事应用，可提供-55ºC至+85ºC的工作温度范围。还提供符合MIL-STD-883标准的可选环境筛选包。

特征
  • 输出电压：6,000 VDC至10,000 VDC
  • 在环境温度为70º时输出1.25瓦
  • 超小型尺寸0.500“高，5.0克重量，0.25立方英寸体积
  • 5个输入电压范围为5,12,15,24和28 VDC
  • 变压器孤立的设计
  • 提供MIL-STD 883选项
  • 无需散热片或电气降额
选项可用
  • Per Mil。标准。883
  • 扩大了工作温度。（-55ºC至+85ºC）
  • 稳定烘烤（125℃分解） - 方法1008
  • 温度循环（-55ºC至+125ºC） - 方法1010，条件B.
  • Hi Temp，Burn-In - 方法1015作为gui德
    典型特征：
  • 测试条件： 除非另有说明，否则环境温度为25ºC，输入电压为额定值。
  • 线路规则：输出直接与输入相对应。
  • 输入电压范围：所有型号的±10％
  • 满载时的输出电压容差。输入： ±3％
    请始终保持最低10％的负荷。
    注意： 如需更严格的输出电压容差，请咨询工厂。
  • 转换器频率： 20 - 40 KHz
  • 输出温度系数： 0.05％/ºC适用于所有型号
  • 工作温度： -25ºC至+70ºC环境温度。不需要散热器。
  • 储存温度： -55ºC至+125ºC

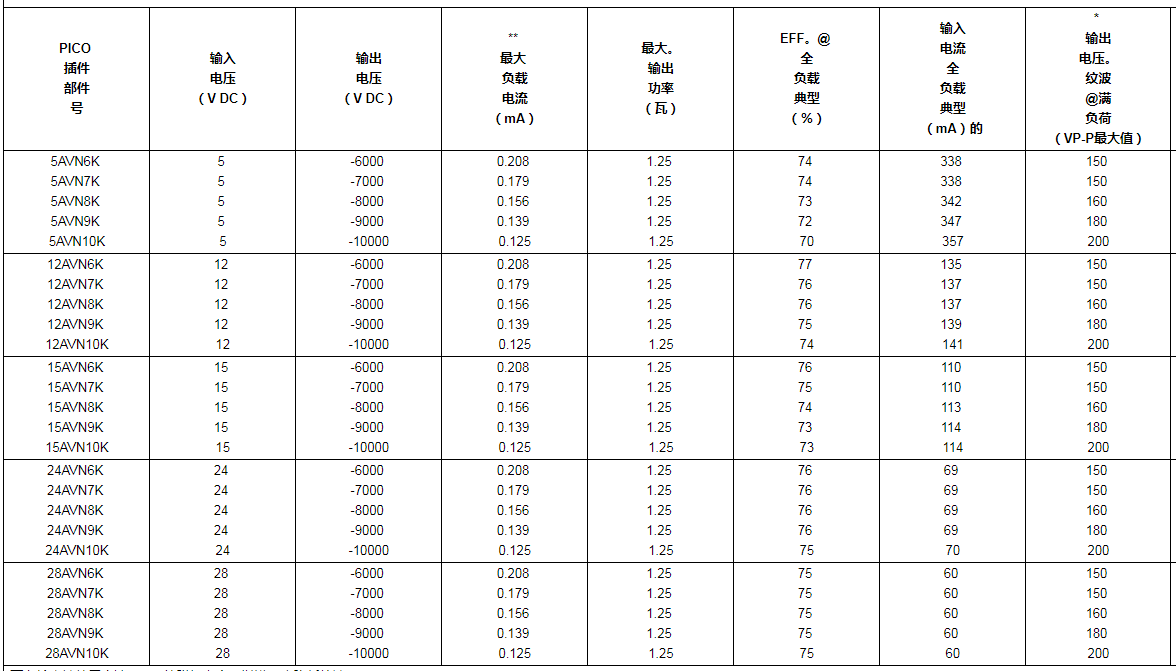

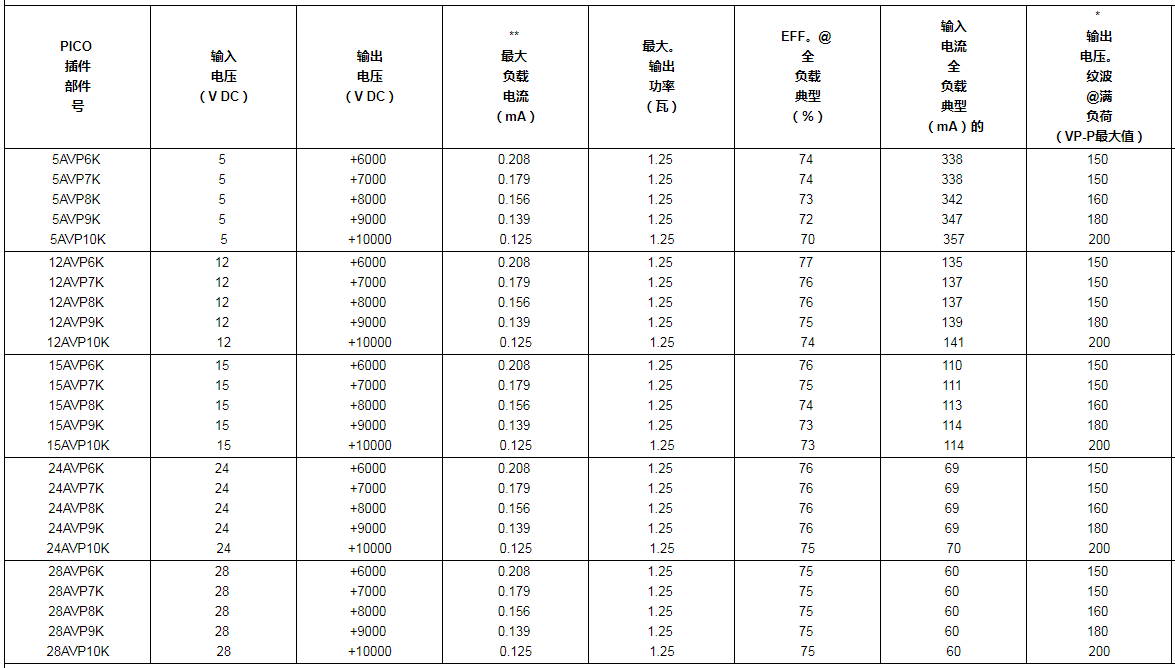

型号以及参数



由于篇幅有限，更多的DC-DC电源模块参数型号以及技术支持，请点击右侧客服联系我们！！！
