1.25W高压600至1000VDC小型薄型隔离式DC-DC转换器

发布时间：2018-12-12 15:53:03     浏览：2397

美国PICO电源模块1.25W高压600至1000VDC小型薄型隔离式DC-DC转换器，该系列非稳压高压DC-DC转换器采用超小型封装封装。有40种不同型号可供选择。这些单输出隔离单元可在-25ºC至+70ºC的温度范围内工作，无散热片或电气降额。对于军事应用，可提供-55ºC至+85ºC的工作温度范围。还提供符合MIL-STD-883标准的可选环境筛选包。

特征

  •

  • 在环境温度为70º时输出1.25瓦

  • 超小型尺寸0.500“高，5.0克重量，0.125立方英寸体积

  • 4个输入电压范围分别为5,12,24和28 VDC

  • 100兆欧@ 1500 VDC输入/输出隔离

  • 提供MIL-STD 883选项

  • 无需散热片或电气降额

选项可用

  • Per Mil。标准。883

  • 扩大了工作温度。（-55ºC至+85ºC）

  • 稳定烘烤（125ºCamblent）

  • 温度循环（-55ºC至+125ºC）

  • 嗨温度，燃烧

  • 典型特征：

  • 测试条件：除非另有说明，否则环境温度为25ºC，输入电压为额定值。

  • 线路规则：输出直接与输入相对应。

  • 输入电压范围：所有型号的±10％

  • 满载时的输出电压容差。输入： ±3％
    请始终保持最低10％的负荷。
    注意：如需更严格的输出电压容差，请咨询工厂。

  • 转换器频率： 20 - 40 KHz

  • 输出温度系数：所有型号的0.02％/ºC

  • 工作温度： -25ºC至+70ºC环境温度。不需要散热器。

  • 储存温度： -55ºC至+125ºC

  • 隔离： 100兆欧，1500 VDC

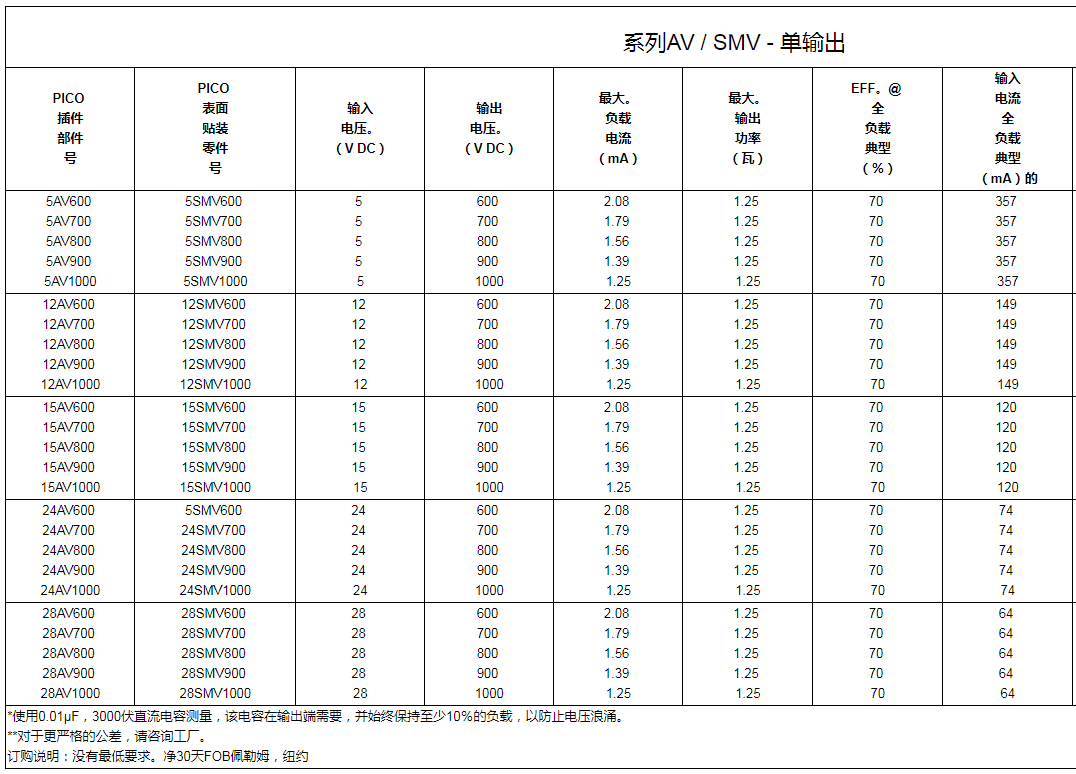

型号以及参数

PICO 插件部件号PICO 表面贴装零件号输入电压 (V DC)输出电压 (V DC)最大负载电流 (mA)最大输出功率 (W)典型负载效率 (%)典型满载输入电流 (mA)
5AV6005SMV60056002.081.2570357
5AV7005SMV70057001.791.2570357
5AV8005SMV80058001.561.2570357
5AV9005SMV90059001.391.2570357
5AV10005SMV1000510001.251.2570357
12AV60012SMV600126002.081.2570149
12AV70012SMV700127001.791.2570149
12AV80012SMV800128001.561.2570149
12AV90012SMV900129001.391.2570149
12AV100012SMV10001210001.251.2570149
15AV60015SMV600156002.081.2570120
15AV70015SMV700157001.791.2570120
15AV80015SMV800158001.561.2570120
15AV90015SMV900159001.391.2570120
15AV100015SMV10001510001.251.2570120
24AV60024SMV600246002.081.257074
24AV70024SMV700247001.791.257074
24AV80024SMV800248001.561.257074
24AV90024SMV900249001.391.257074
24AV100024SMV10002410001.251.257074
28AV60028SMV600286002.081.257064
28AV70028SMV700287001.791.257064
28AV80028SMV800288001.561.257064
28AV90028SMV900289001.391.257064
28AV100028SMV10002810001.251.257064

由于篇幅有限，更多的隔离式DC-DC电源模块参数型号以及技术支持，请点击右侧客服联系我们！！！
